5 Программирование: инструменты
5.2
Данные
инстр
умента

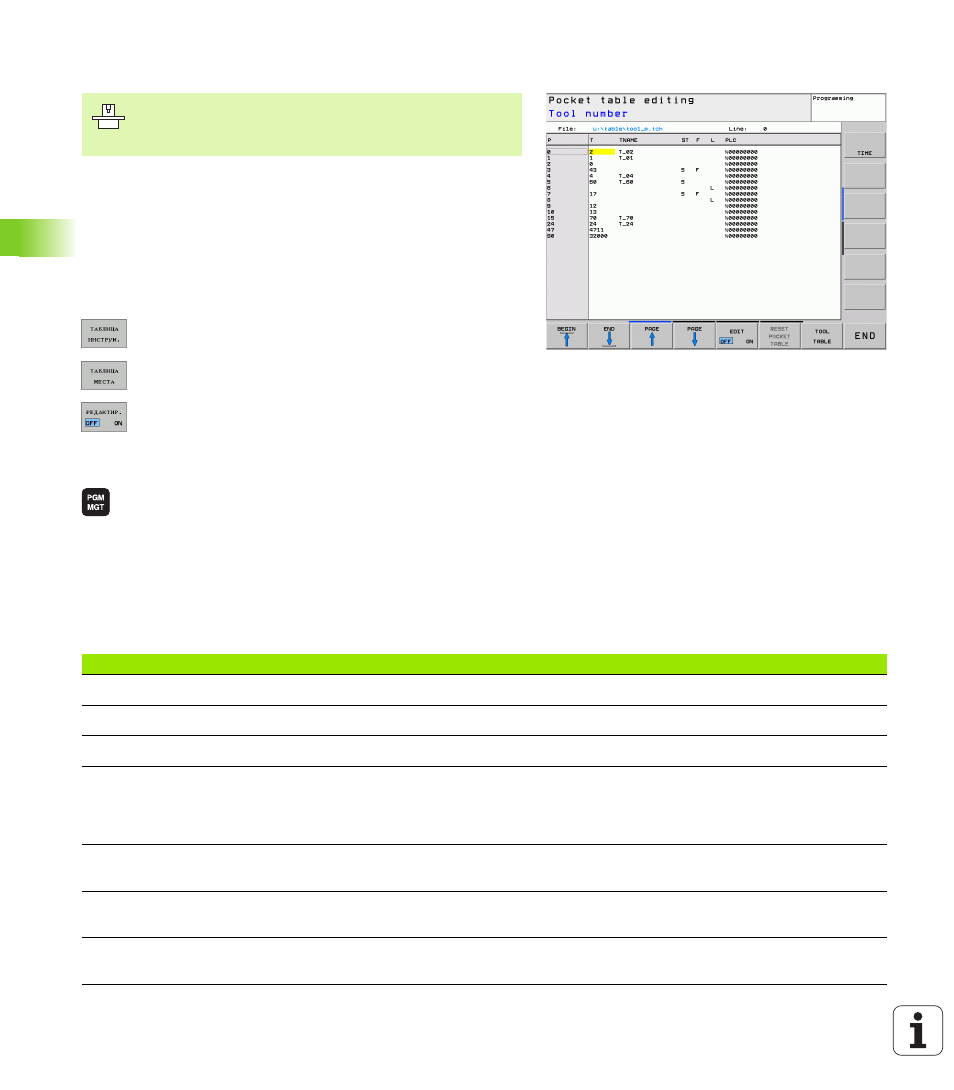

Таблица места для устройства смены инструмента
Для автоматической смены инструмента Вам требуется таблица
места TOOL_P.TCH. УЧПУ управляет несколькими таблицами
места с любыми именами файлов. Таблицу места, которую хотите
активировать для прогона программы, выбираете в режиме
работы прогона программы используя управление файлами
(статус M).
Редактирование таблицы места в режиме работы прогона
программы
8
Выбор таблицы инструментов: нажать Softkey
ТАБЛИЦА ИНСТРУМЕНТОВ
8
Выбор таблицы места: выбор Softkey ТАБЛИЦА
МЕСТА
8
Установка Softkey РЕДАКТИРОВАНИЕ на ON
Выбор таблицы места в режиме работы Программу ввести в
память/редактировать
8
Вызов управления файлами
8
Указать выбор типа файла: Softkey ВЫБОР ТИПА
нажать
8
Указать файлы типа .TCH: Softkey TCH FILES
нажать (вторая линейка Softkey)
8
Выберите файл или введите новое имя файла.
Потвердите с помощью клавиши ENT или с
помощью Softkey ВЫБОР
Производитель станка согласоывает объем функций
таблицы мест с данным станком. Обратите внимание
на инструкцию обслуживания станка!
Сокращение
Вводы
Диалог
P
Номер места инструмента в магазине инструментов
–
T
Номер инструмента
Номер инструмента?
TNAME
Индикация имени инструмента из TOOL.T
–
ST
Инструмент является специальным инструментом (ST: для Special
Tool = англ. специальный инструмент); если Ваш специальный
инструмент блокирует места перед и за своим местом, то Вы должны
блокировать соответственное место в графе L (статус L)
Специальный
инструмент?
F
Инструмент возвращать всегда в тоже самое место в магазине (F: для
Fixed = англ.постоянный)
Постоянное место?
Да = ENT / Нет = NO ENT
L
Блокировать место (L: для Locked = англ. блокированный, смотри
также графу ST)
Место блокированное
Да = ENT / нет = NO ENT
PLC
Информация, которая должна передаваться об этом месте
инструмента в PLC
PLC-статус?
