6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K
Относительные базы
Относительные базы это данные, относящиеся к другому
элементу контура. Softkeys и слова программы для
Rотносительных баз начинаются с “R” (относителный нем.

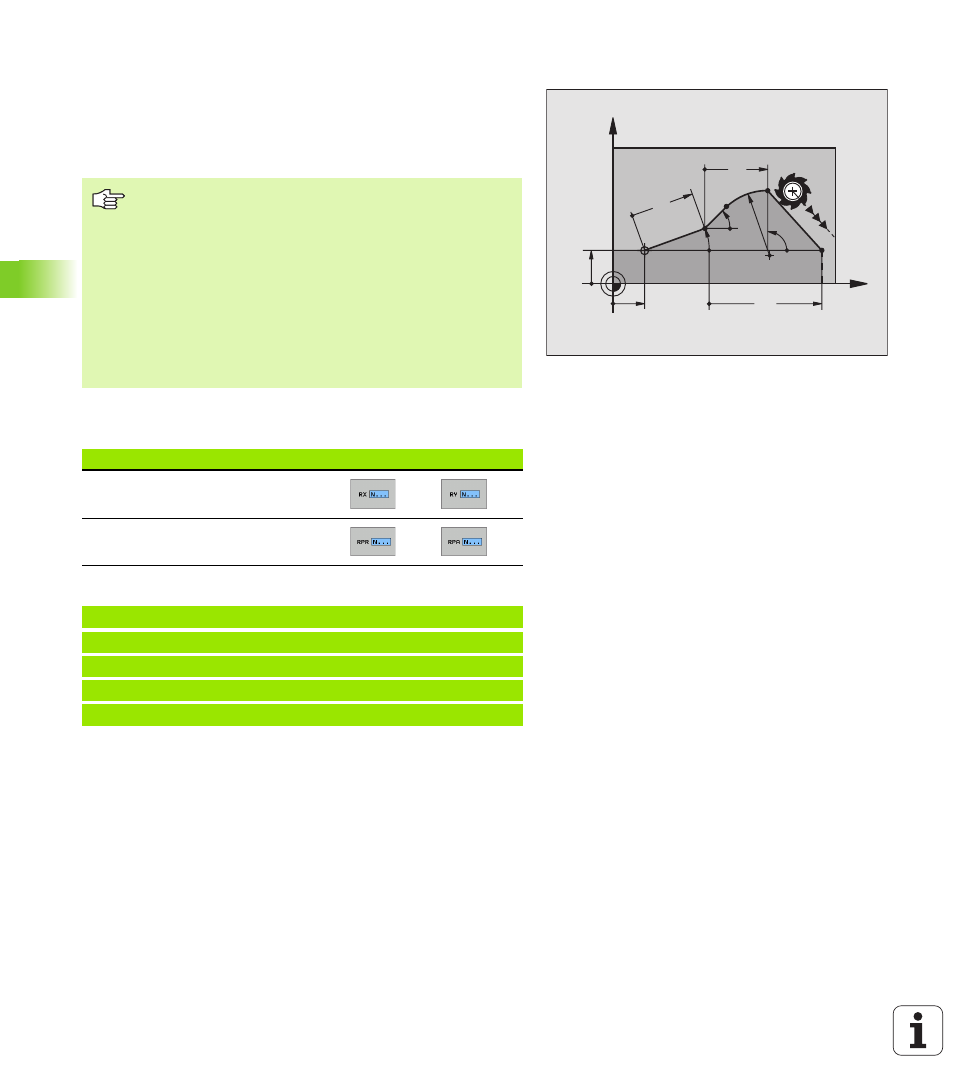

Relativ). Рисунок справа указует данные с размерами, которые Вы
должны программировать как относительные базы.
Относительное отношение к кадру N: координаты конечных
точек
ЧУ-кадры в качестве примера
Координаты с относительной базой вводить всегда
инкрементно. Ввести дополнительно номер кадра
элемента контура, к которому создается отношение.
Элемент контура, которого номер кадра Вы вводите,
не должен стоять больше чем 64 кадра
программирования перед кадром, с
программированием базы (отнесения).
Если стираете кадр, к которому Вы относились, то
УЧПУ выдаёт сообщение об ошибках. Измените
пожалуйста программу, до момента удаления этого
кадра.
Известные данные
Softkeys
Прямоугольные координаты
относительно кадра N
полярные координаты
относительно кадра N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
