276
8 Программирование: циклы
8.6
Цик
л
ы
для
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
8.6 Циклы для строчного
фрезерования поверхностей
Обзор
УЧПУ ставит четыре цикла в распоряжение, с помощью которых
можете обрабатывать поверхности, обладающие следующими
свойствами:
ровные прямоугльные
ровные наклонные
под любым наклоном
скручивающиеся

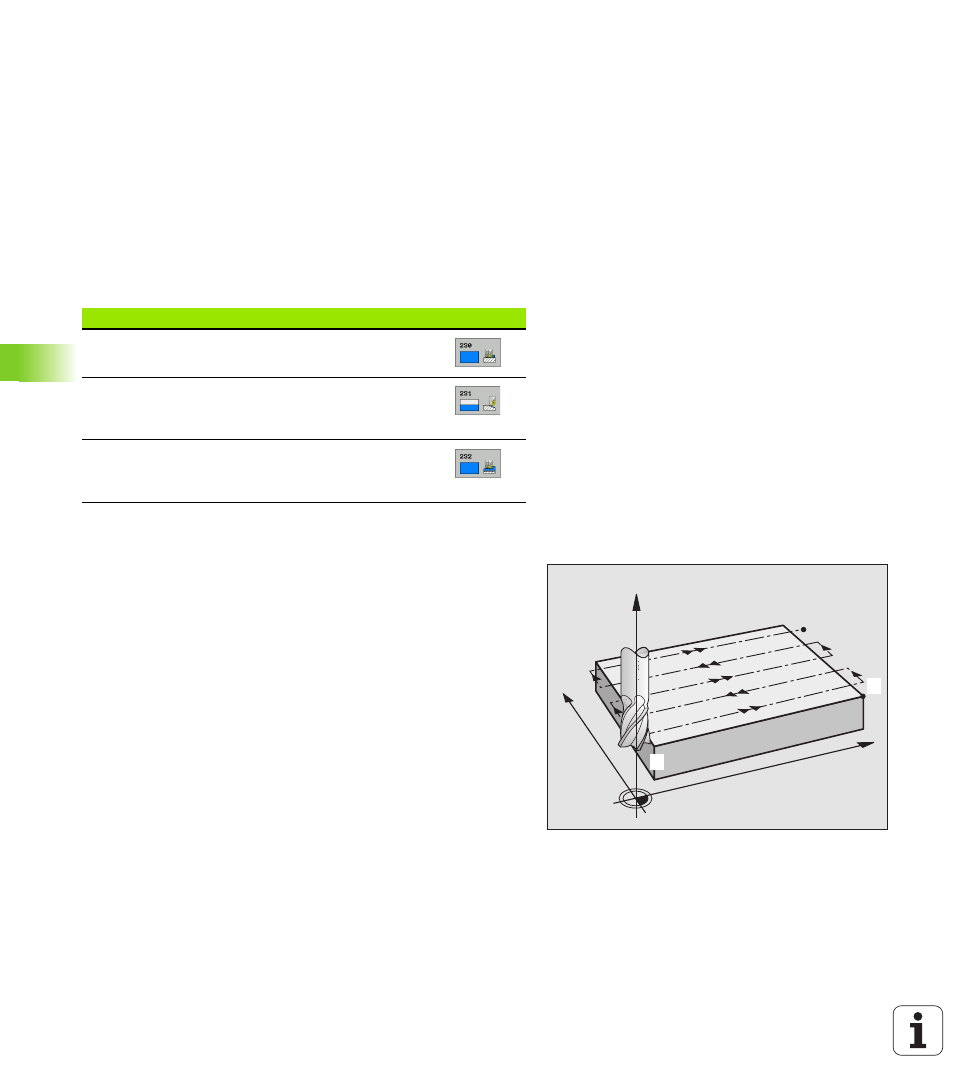

ФРЕЗЕРОВАНИЕ СТРОЧНОЕ (цикл 230)
1 УЧПУ позиционирует инструмент с FMAX от актуальной
позиции на плоскости обработки на точку старта
1
; УЧПУ
смещает инструмент при этом на значение радиуса
инструмента налево и вверх
2 Потом инструмент перемещается с FMAX на оси шпинделя на
безопасное расстояние и после этого с подачей подвода на
глубину на программированную позицию старта на оси
шпинделя
3 Затем инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
; УЧПУ
рассчитывает конечную точку из программированной точки
старта, программированной длины и радиуса инструмента
4 УЧПУ смещает инструмент с подачей фрезерования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины и
количества проходов
5 Потом инструмент перемещается в отрицательном
направлении 1-ой оси назад
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности
Цикл
Softkey
Для ровных прямоугольных плоскостей
231 СТАНДАРТНАЯ ПОВЕРХНОСТЬ
Для косоугольных, наклонных и скручивающихся
Для плоских прямоугольных поверхностей, с
указанием припуска и нескослькими врезаниями
X
Y
Z
1
1
1
2
