316
9 Программирование: подпрограммы и повторения части программы
9.6
Примеры
программиров
ания

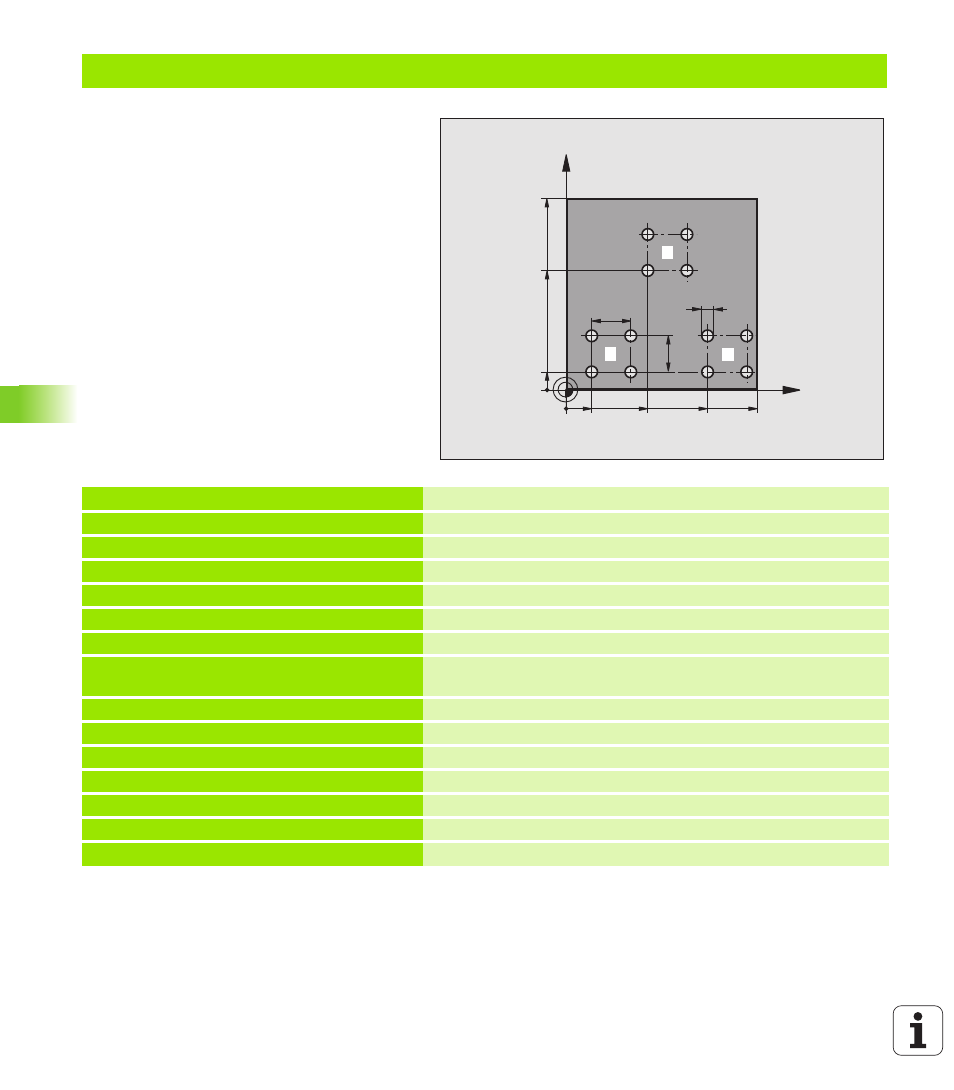

Пример: группы отверстий
Прогон программы
Наезд групп отверстий в главной программе
Вызов группы отверстий (подпрограмма 1)
Программировать группу отверстий только
один раз в подпрограмме 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента
4 TOOL CALL 1 Z S5000
Вызов инструмента
5 L Z+250 R0 FMAX
Отвод инструмента от загатовки
6 CYCL DEF 200 СВЕРЛЕНИЕ
Дефиниция цикла сверление
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-10 ;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ПРЕБ.НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Q204=10
;2. БЕЗ.РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
