Сверление (цикл 200), 200 сверление, С автоматическим предпозиционированием – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-01)
Страница 188: Безопасное расстояние
188
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

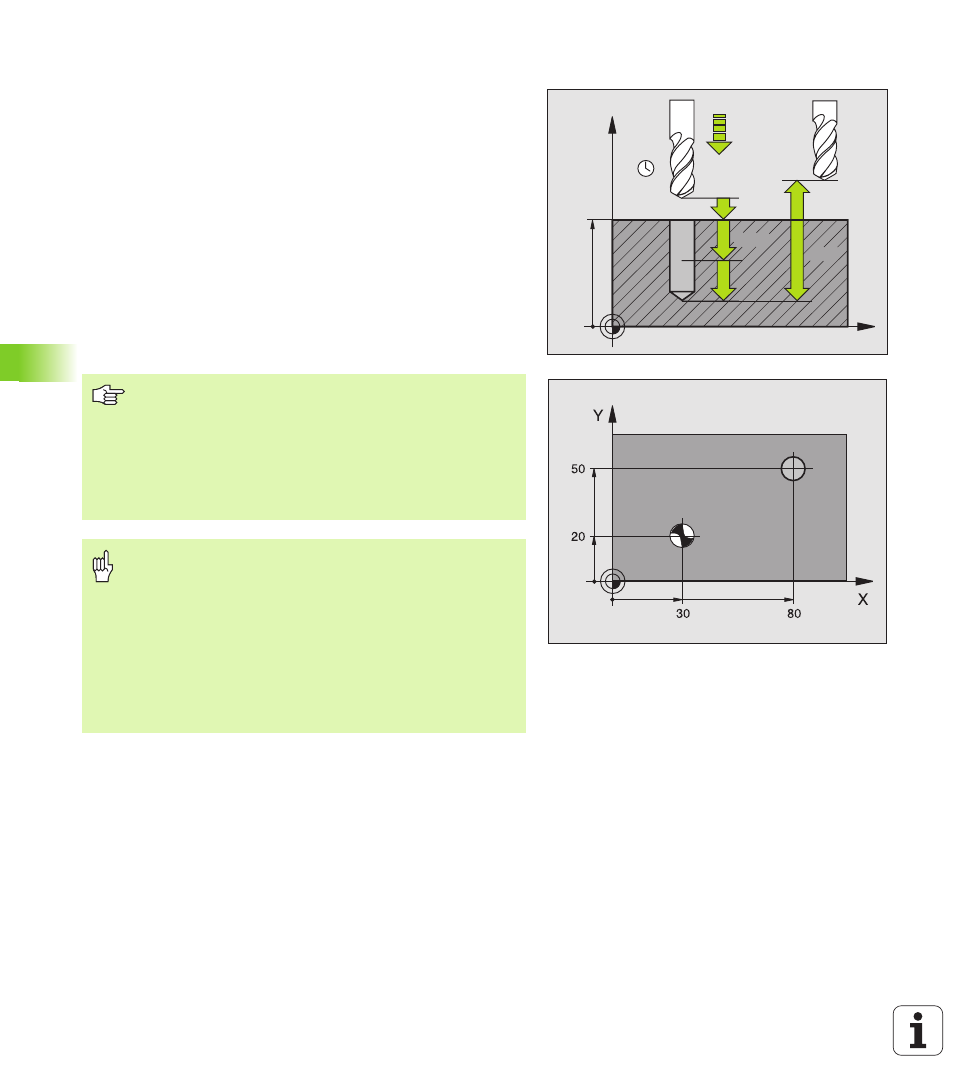

СВЕРЛЕНИЕ (цикл 200)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с программированной подачей F до
первой глубины врезания
3 УЧПУ перемещает инструмент с FMAX обратно на безопасное
расстояние, пребывает там - если введено - и перемещается
снова с FMAX на безопасное расстояние над первой глубиной
врезания
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины врезания
5 УЧПУ повторяет эту операцию (2 до 4), пока будет достигнута
заданная глубина сверления
6 С дна отверстия инструмент перемещается с FMAX на
безопасное расстояние или – если введено – на 2. безопасное
расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренном ходе на безопасное расстояние ниже
поверхности обрабатываемой детали!
