HEIDENHAIN TNC 320 209
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

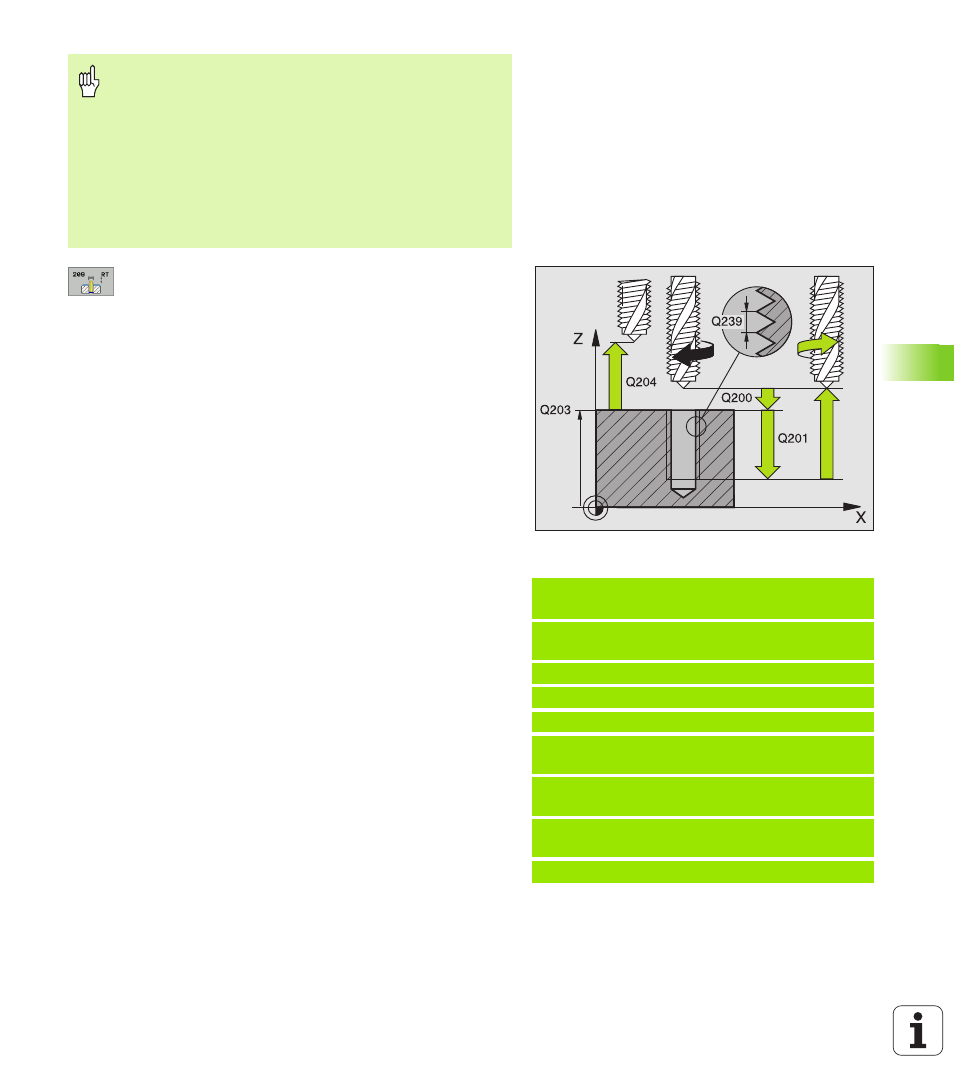

8 Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (положение
пуска) – поверхность загатовки
8 Глубина резьбы Q201 (инкрементно): расстояние
поверхность загатовки – конец резьбы
8 Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8 Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8 2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8 Глубина сверления до ломания стружки Q257
(инкрементно): врезание, после которого УЧПУ
осуществляет ломание стружки
8 Отвод при ломании стружки Q256: УЧПУ множит
шаг Q239 через введённое значение и
перемещает инструмент при ломании стружки на
рассчитанное значение назад. Если вводите Q256
= 0, то УЧПУ выходит полностью из отверстия для
удаления стружки (на безопасное расстояние)
8 Угол для ориентации шпинделя Q336
(aбсолютно): угол, на который УЧПУ
позиционирует инструмент перед
резьбонарезанием. Таким образом можете
провести дополнительное резьбонарезание при
необходимости
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД
ИЗ МАТЕРИАЛА . Если нажмите РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА , можете вывести инструмент из материала
используя управление. Нажмите для этого положительную
клавишу направления оси активной оси шпинделя.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренном ходе на безопасное расстояние ниже
поверхности обрабатываемой детали!
Пример: ЧУ-кадры
26 CYCL DEF 209 НАР.ВНУТР. РЕЗЬБЫ
ЛОМАНИЕ СТР.
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q257=5 ;ГЛУБИНА СВЕРЛЕНИЯ
ЛОМАНИЕ СТРУЖКИ
Q256=+25 ;ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЬ
