HEIDENHAIN TNC 320
387
11
.1
Гр
аф
и
ка

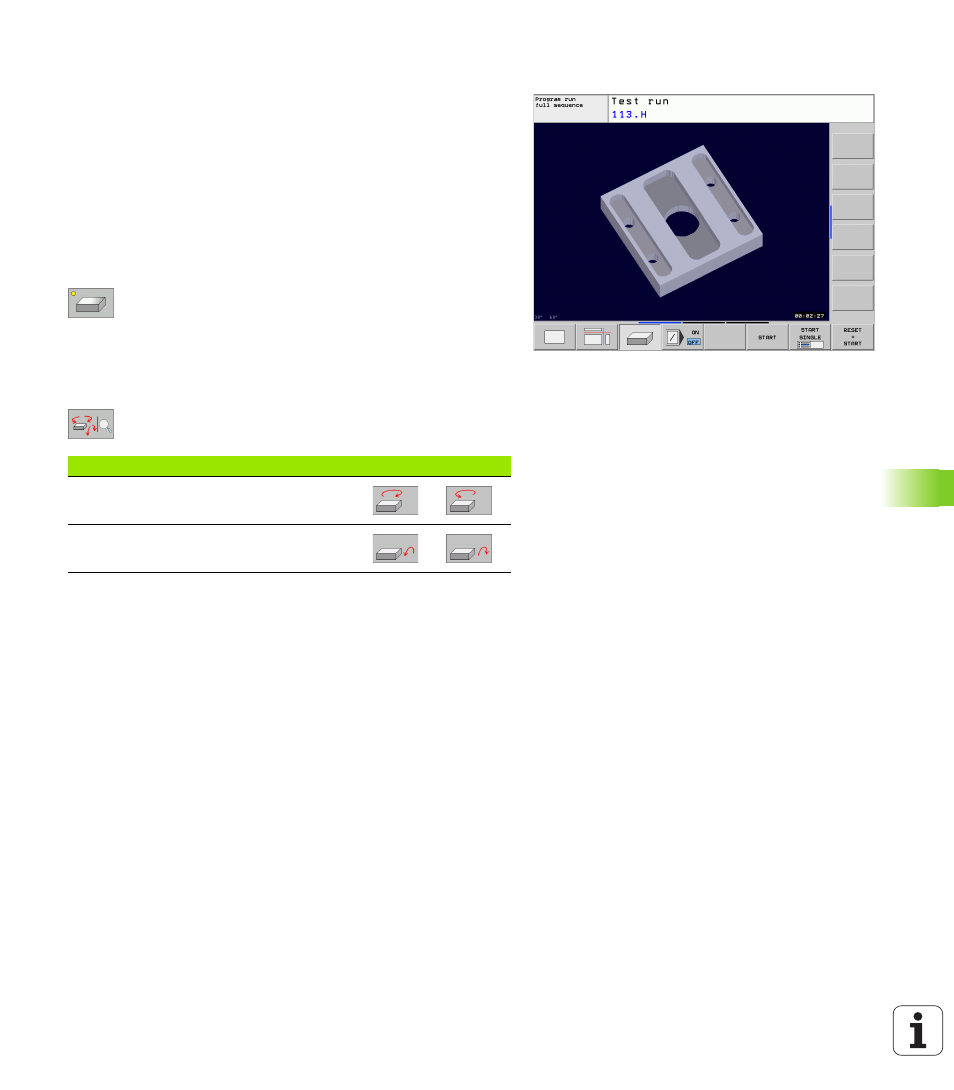

3D-изображение
ЧПУ изображает обрабатываемую деталь пространственно.
3D-изображение можете поворочивать вокруг вертикальной оси
или опрокидывать вокруг горизонтальной оси. Очертания
загатовки в начале графического моделирования Вы можете
представить в виде рамок.
Очертания загатовки в начале графического моделирования Вы
можете представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения участка, смотри “Увеличение отрезка”,
8
Выбор 3D-изображения с помощью
программируемой клавиши.
Поворот 3D-изображения
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции Поворот
8
Выбор функции для поворота:
Функция
Softkeys
Изображение поворочивать 15°-шагами
вертикально
Изображение поворочивать 15°-шагами
горизонтально
