Страница 249: Цикл черновой/чистовой обработки с
HEIDENHAIN TNC 320
249
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в

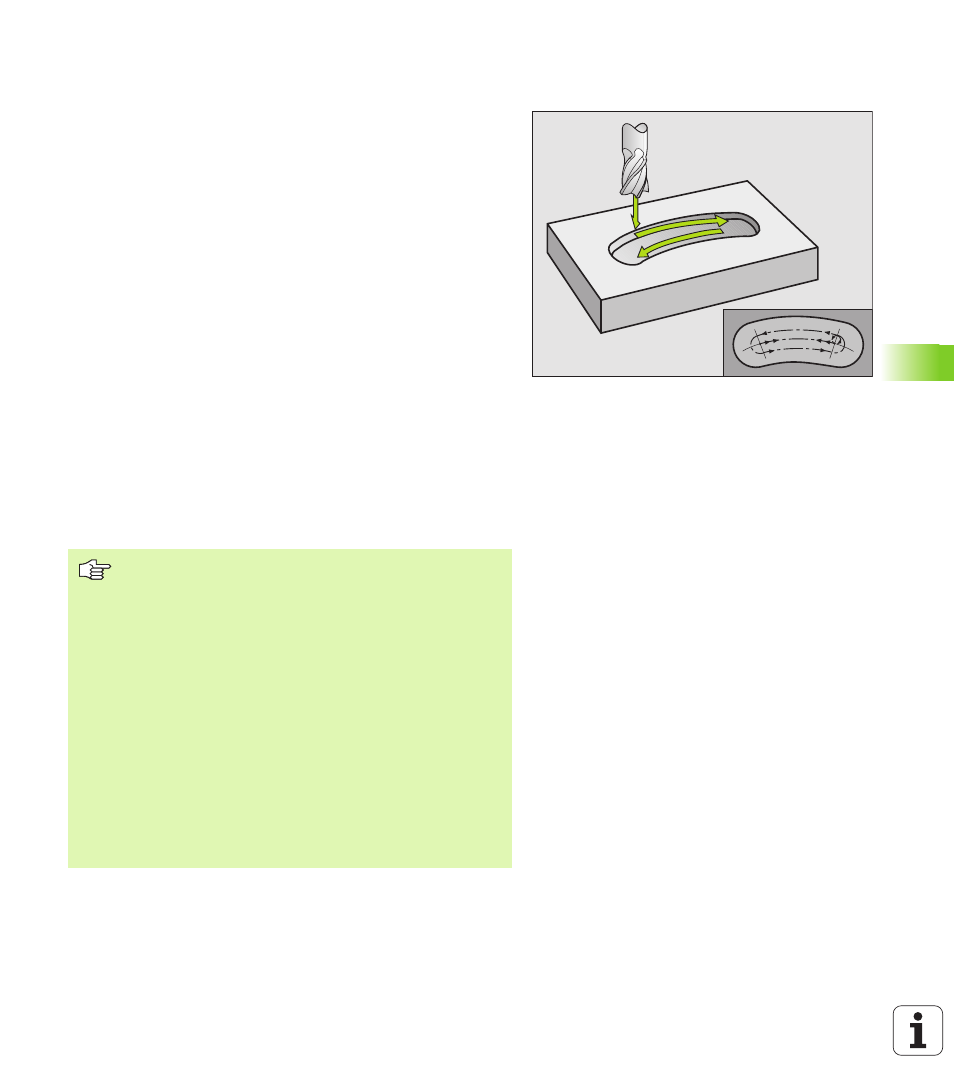

КРУГЛЫЙ ПАЗ (продольный паз) с врезанием
маятниковым движением (цикл 211)
Черновая обработка
1 УЧПУ позиционирует инструмент на ускоренной подачи на оси
шпинделя на 2-ое безопасное расстояние и затем в центр
правово круга. Оттуда УЧПУ позиционирует инструмент на
заданное безопасное расстояние над поверхностью загатовки
2 Инструмент перемещается с подачей фрезерованя на
поверхность загатовки и оттуда фреза передвигается – вразая
под наклоном в материал – к другому концу паза
3 Затем инструмент перемещается снова врезая под наклоном
назад к точке старта; эти шаги (2 до 3) повторяются, пока будет
достигнута программированная глубина фрезерования
4 На глубине фрезерования УЧПУ перемещает инструмент для
фрезерования плоскости на другой конец паза
Чистовая обработка
5 Из центра паза УЧПУ перемещает инструмент тангенциально
к готовому контуру; потом УЧПУ выполняет чистовую
обработку контура попутным движением (при M3), если задано
также с несколькими подводами Точка пуска для чистовой
обработки лежит в центре правого круга.
6 В конце контура инструмент перемещается тангенциально от
контура
7 На конец инструмент перемещается на ускоренной подачи
FMAX обратно на безопасное расстояние и – если введено –
на 2-ое безопасное расстояние
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
При черновой обработке инструмент врезается в
материал HELIX-движением качаясь от одного к
другому концу канавки. Поэтому предсверление не
требуется.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
Выбирать диаметр фрезы не больше ширины канавки
и не меньше третьи ширины канавки.
Диаметр фрезы выбирать меньше чем половина
длины канавки. В противном случае УЧПУ не может
врезаться в материал маятниковым движением.
