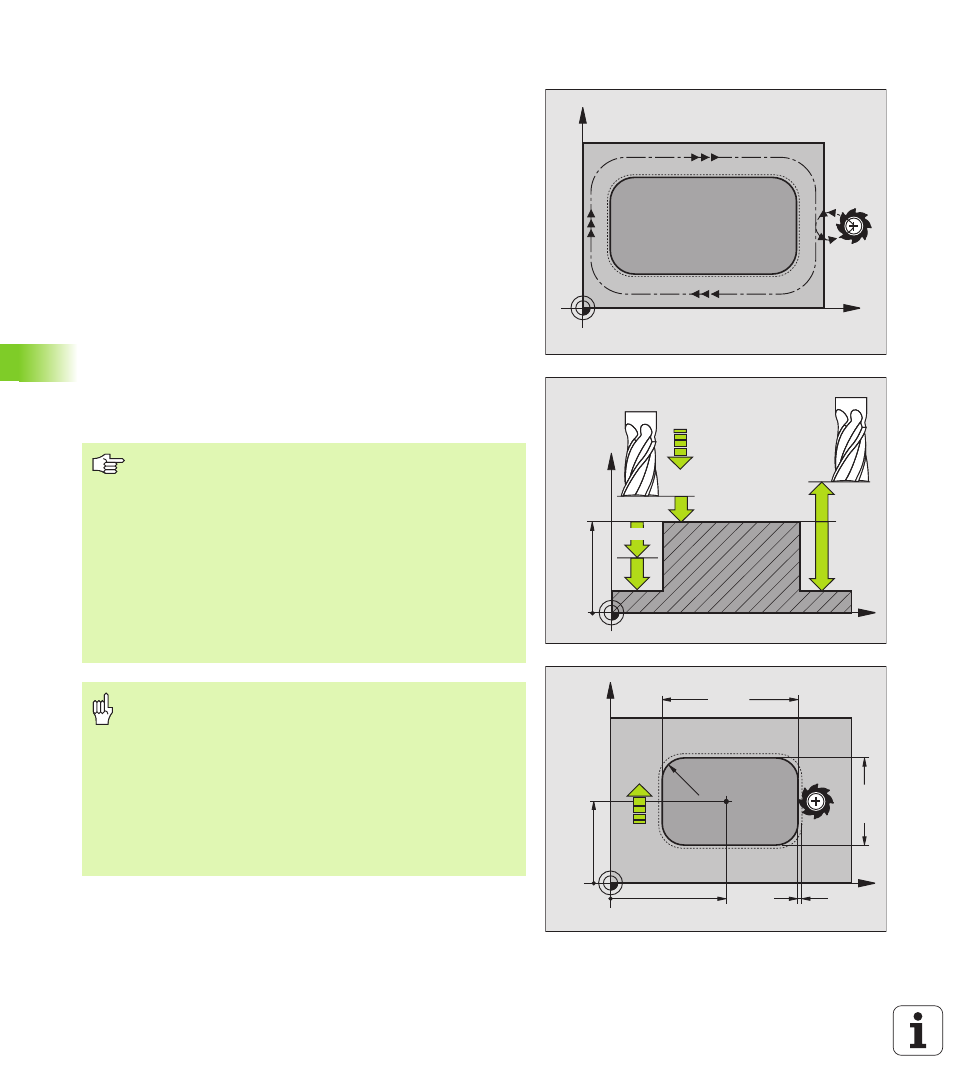

ЧИСТОВАЯ ОБРАБОТКА ЦАПФ (цикл 213)
1 УЧПУ перемещает инструмент по оси шпинделя на
безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр цапфы
2 Из центра цапфы инструмент перемещается на плоскости
обработки в точку старта обработки. Точка старта лежить на
3,5-кратном радиусе инструмента направо от цапфы
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещается на ускоренной передачи FMAX на
безопасное расстояние и оттуда с подачей подвода на глубину
на первую глубину врезания
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока не будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент с FMAX на
безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр цапфы (конечное
положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструмнтов и на плоскости обработкиа втоматически.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в полном
материале, то используйте фрезу с режущим по
середине торцовым зубом (DIN/ДИН 844). Введите
тогда для подачи подвода на глубину небольшое
значение.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
