440
13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.7
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к

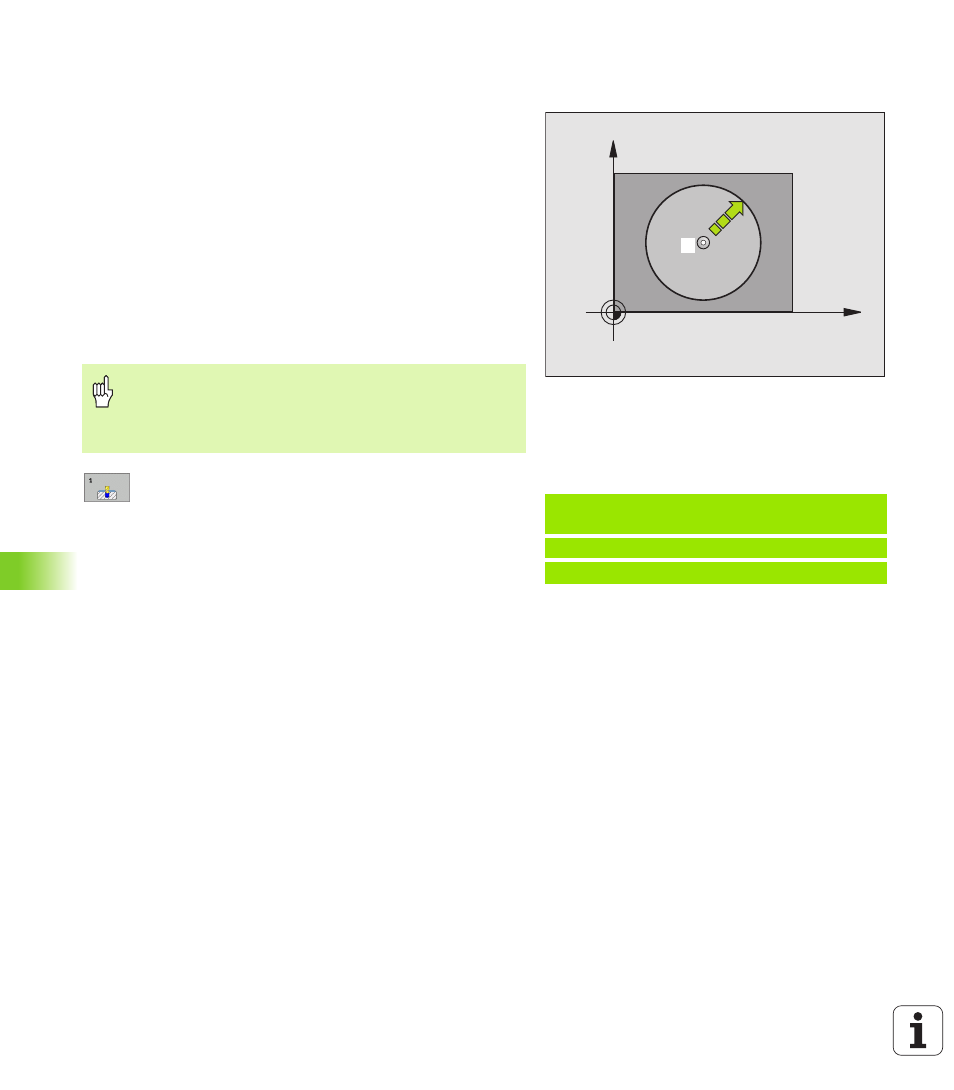

ОТСЧЕТНАЯ ПЛОСКОСТЬ полярно цикл
зонда 1
Цикл зонда 1 захвачивает в любом направлении зондирования
произвольную позицию на детали.
1 Зонд перемещается движением 3D на ускоренном ходе к
программированной в цикле предпозиции
1
2 Затем зонд осуществляет ощупывание с подачей
ощупывания. При зондировании УЧПУ перемещается
одновременно на 2 осях (зависит от угла зондирования).
Направление зондирования определяется через полярный
угол в цикле
3 После захвата позиции УЧПУ, зонд перемещается обратно к
точке старта операции зондирования. Дополнительно УЧПУ
записывает координаты позиции, на которой находится зонд в
момент сигнала переключения в памяти, в парамтерах Q115
до Q119.
8
Ось зондирования: Ось зондирования ввести
клавишей выбора оси или через клавиатуру ASCI.
Потвердить с помощью клавиши ENT
8
Угол зондирования: Угол относится к оси
зондирования, на которой должен перемещаться
зонд
8
Заданное положение: Через клавиши выбора оси
или клавиатуру ASCII ввести все координаты для
предпозиционирования зонда
8
Окончить ввод: нажать клавишу ENT
X
Y
1
Обратите внимание перед программированием
Так предпозиционировать зонд, чтобы избегать
столкновения при подводе к программированной
предпозиции.
Пример: ЧУ-кадры
67 TCH PROBE 1.0 ОТСЧЕТНАЯ ПЛОСКОСТЬ
ПОЛЯРНО
68 TCH PROBE 1.1 X УГОЛ: +30
69 TCH PROBE 1,2 X+5 Y+0 Z-5
