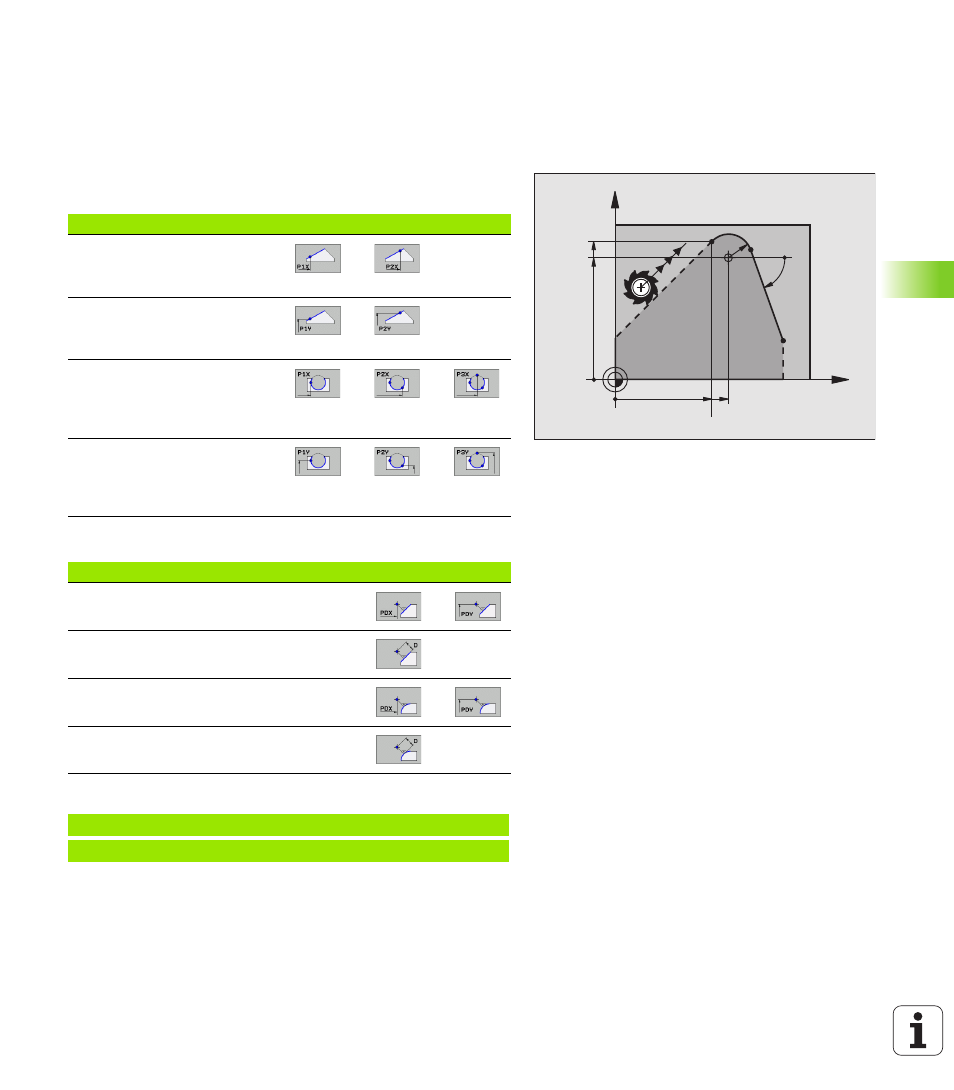

Вспомогательные точки
Так для свободных прямых как и для свободных круговых
траекторий можете ввести координаты для вспомогательных
точек, лежащих на контуре или рядом.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой или на
удлинении прямой или на круговой траектории.
Вспомогательные точки рядом с контуром
ЧУ-кадры в качестве примера
Известные данные
Softkeys
X-координата
вспомогательной точки
P1 или P2 прямой
Y-координата
вспомогательной точки
P1 или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Известные данные
Softkeys
X- и Y- координата вспомогательной
точки рядом с прямой
Расстояние вспомогательной точки от
прямой
X- и Y-координата вспомогательной
точки рядом с круговой траекторией
Расстояние вспомогательной точки от
круговой траектории
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
