13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы 13.4 Установление опорной точки
с помощью 3D-импульсной
системы
Введение
Функции для установления опорной точки на выверенной детали
выбираются с помощью следующих программируемых клавишей:
Установление опорной точки на произвольной оси с помощью
ОЩУПЫВАНИЕ ПОЗ
Угол в качестве опорной точки с помощью ОЩУПЫВАНИЕ P
Центр окружности в качестве опорной точки с помощью
ОЩУПЫВАНИЕ CC

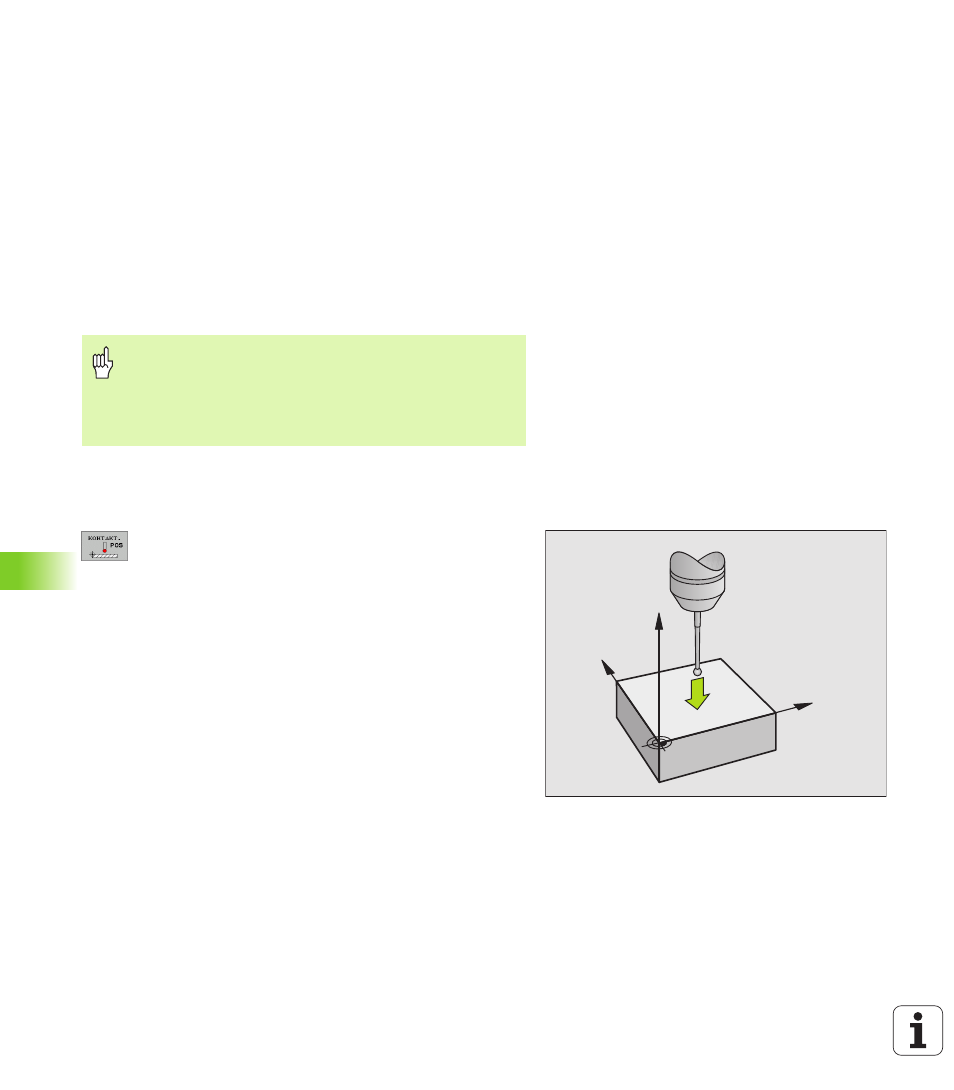

Установление опорной точки на
произвольной оси (смотри картина справа)
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ПОЗнажать
8
Позиционировать зонд вблизи точки ощупывания
8
Избрать направление ощупывания и
одновременно ось, для которой установливается
опорная точка, нпр.в направлении Z– ощупывать:
Избрать через программируемую клавишу
8
Ощупывание: внешнюю клавишу СТАРТ нажать
8
Опорная точка: Записать заданную координату
(нпр. 0), с Softkey УСТАНОВКА ОПОР.ТОЧКИ
принять в программу
8
Функцию контактирования окончить: нажать
клавишу END
Учтите при этом, что УЧПУ относит в случае активного
смещения нулевой точки значение ощупывания всегда
к активной предустановке (или к установленной в
последнюю очередь в режиме работы Вручную
опорной точке), хотя в индикации положения
смещение нулевой точки пересчитывается.
Y
X
Z
