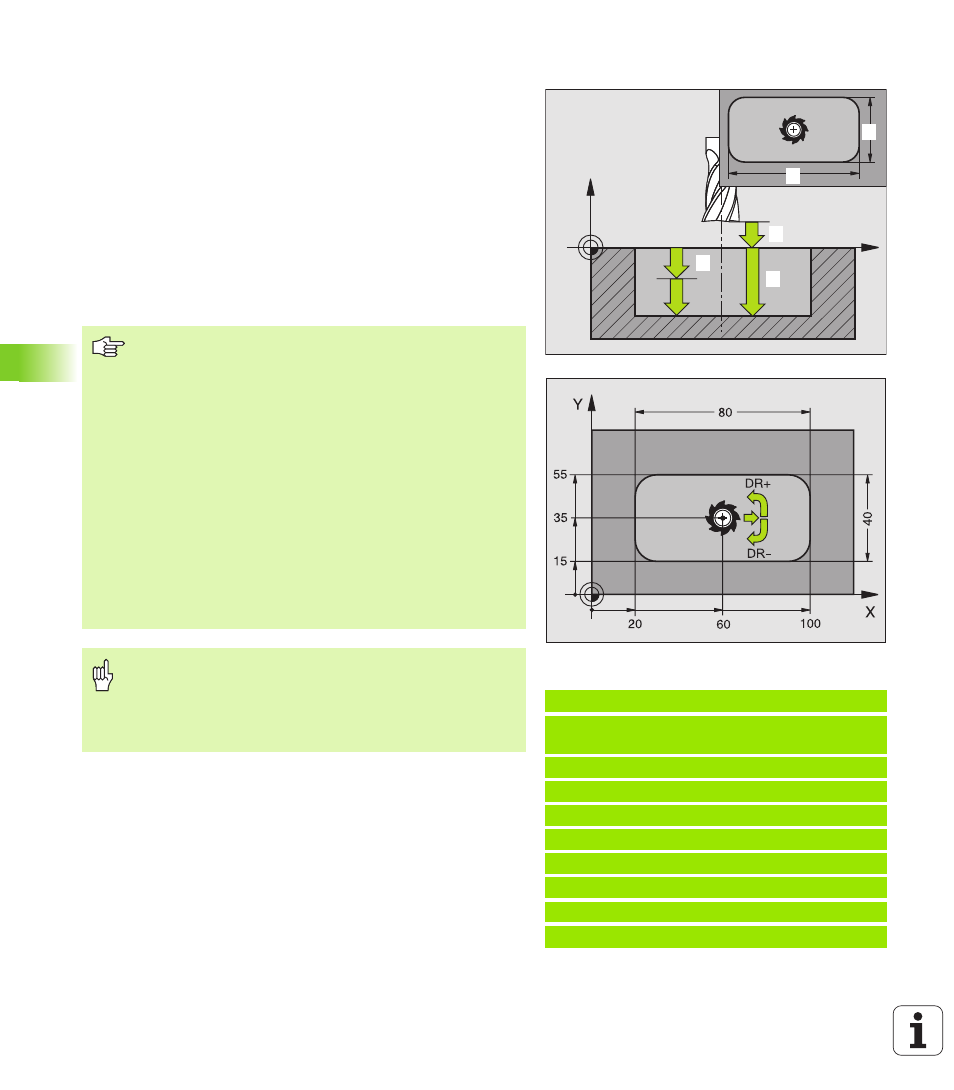

ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)
Циклы 1, 2, 3, 4, 5, 17, 18 находятся в группе циклов Спецциклы.
Наберите здесь, на второй линейке Softkey, программируемую
клавишу OLD CYCLS.
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода
2 Сначала инструмент перемещается в положительном
направлении более длинной стороны – в случае квадратных
карманов в положительном направлении Y- – прошивает
карман из внутри к наружии
3 Эта операция повторяется (1 до 2), пока не будет достигнута
глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
Пример: ЧУ-кадры
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 ФРЕЗЕРОВАНИЕ
КАРМАНОВ
13 CYCL DEF 2.1 РАССТ 2
14 CYCL DEF 4,2 ГЛУБИНА -10
15 CYCL DEF 4.3 ВРЕЗАНИЕ 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ РАДИУС 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1
1
1
2
1
3
1
4
1
5
Обратите внимание перед программированием
Использовать фрезу с режущим по середине
торцовым зубом (ДИН 844) или предсверлить в центре
кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса R0.
Программировать кадр позиционирования на точку
старта по оси шпинделя (безопасное расстояние над
поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
Для 2-ой длины бока действует следующее условие: 2-
ая длина бока больше [(2 x радиуса закругления) +
боковое врезание k].
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
