HEIDENHAIN TNC 320
229
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

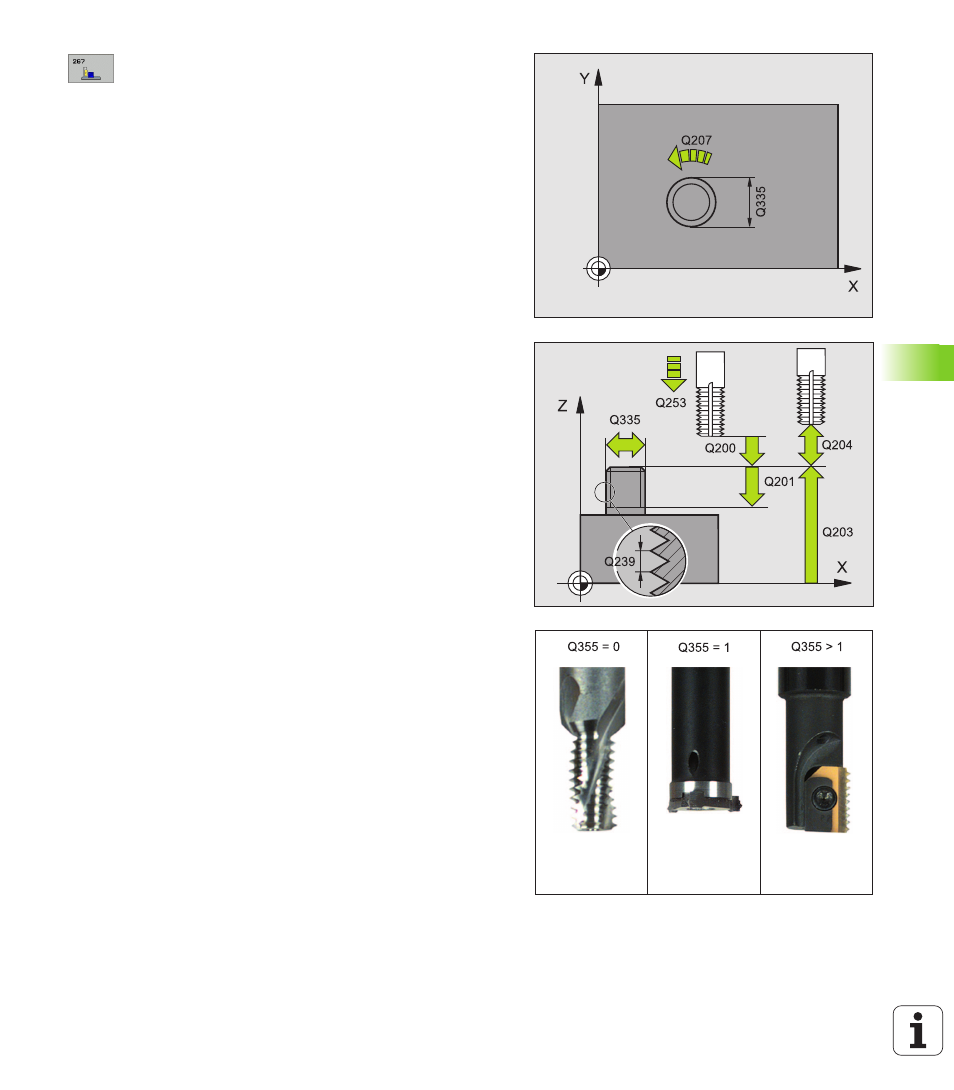

Заданный диаметр Q335: номинальный диаметр
резьбы
8
Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+= правая резьба
– = левая резьба
8
Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью загатовки и дном резьбы
8
Смещение при обработке Q355: количество
витков резьбы, на которое смещается инструмент
(смотри рисунок справа внизу):
0 = одна винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
8
Подача предпозиционирования Q253: скорость
перемещения инструмента при врезании в
загатовку или при выводе из загатовки в мм/мин
8
Вид фрезерования Q351: вид обработки
фрезерованием при M03
+1 = фрезерование попутное
–1 = фрезерование встречное
