13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.2
К
алибровка
импу
льсной
си
сте
м
ы

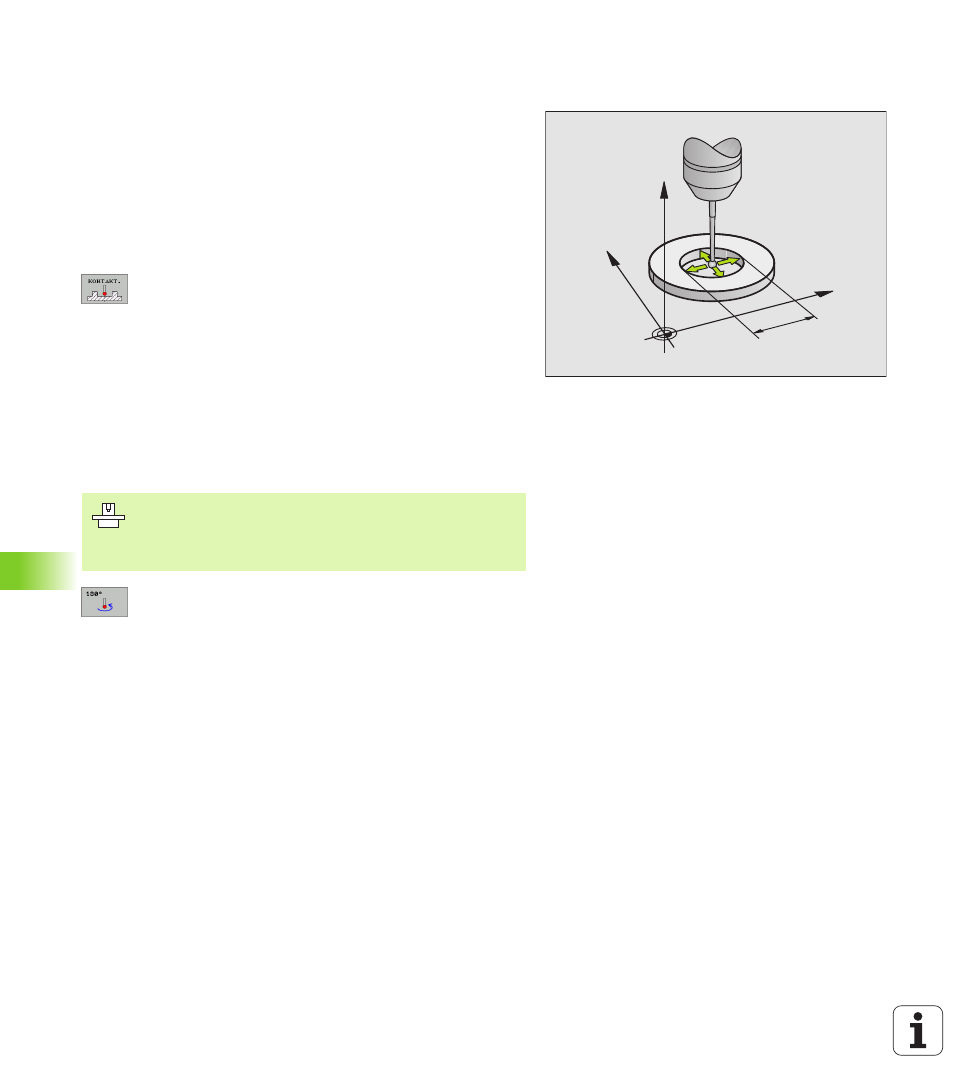

Калибровать полезный радиус и
выравнивать сдвиг соосности зонда
Ось импульсного зонда не совпадает как правило совсем точно с
осью шпинделя. Функция калибровки обнаруживает сдвиг между
осью зонда и осью шпинделя и выравнивает его математически.
При калибровке смещения центра УЧПУ поворочивает 3D-зонд на
180°.
При ручной калибровке следует работать следующим образом:
8
Позиционировать шарик зонда в режиме работы Вручную в
отверстие регулировочного кольца
8
Избрать функцию калибровки для радиуса шарика
зонда и сдвиг соосности зонда: программируемую
клавишу КАЛ. R нажать
8
Записать радиус реглировочного кольца
8
Контактировать: Нажать 4х внешнюю клавишу
СТАРТ. 3D-зонд ощупывает в каждом
направлении одну позицию отверстия и
рассчитывает полезный радиус шарика зонда
8
Если хотите сейчас окончить функцию калибровки,
то следует нажать программируемую клавишу
КОНЕЦ
8
Определение сдвига соосности шарика зонда:
Softkey 180° нажать. УЧПУ поворочивает зонд на
180°
8
Ощупывание: 4х нажать внешнюю клавишу
СТАРТ. 3D-зонд ощупывает в каждом
направлении одну позицию отверстия и
рассчитывает сдвиг соосности зонда
Y
X
Z
10
Для определения сдвига соосности шарика зонда,
УЧПУ должно быть подготовлено производителем
станков. Обратите внимание на руководство по
обслуживанию станка!
