11 Тест программы и прогон программы
11
.1
Гр
аф
и
ка

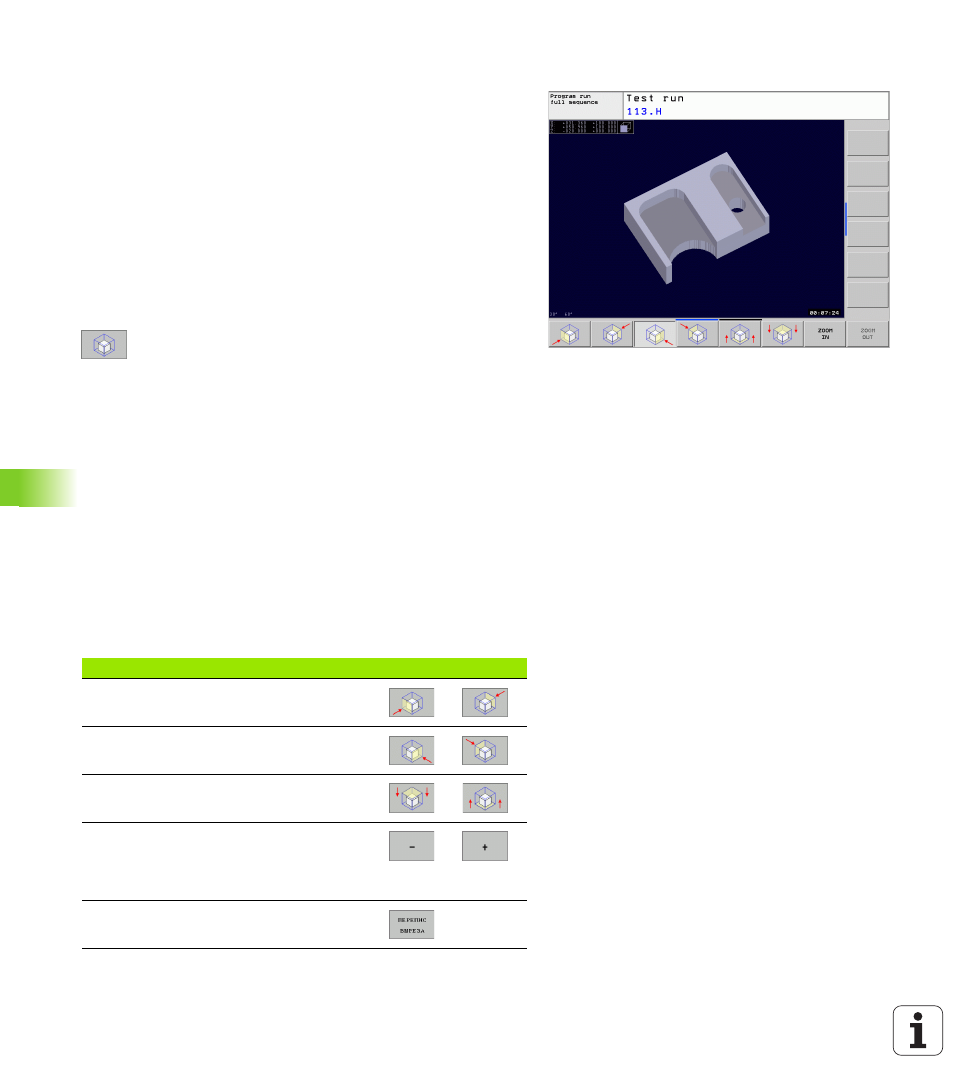

Увеличение отрезка
Отрезок можете изменять в режиме работы Тест программы и в
режиме работы прогона программы в видах о всех видах
Изображение в 3 плоскостях и 3D-изображение.
Для этого надо остановить графическое моделирование и прогон
программы. Увеличение разреза всегда действительно во всех
видах представлений.
Изменение увеличения отрезка
Программируемые клавиши смотри таблицу
8
Если это необходимо, остановить графическое моделирование
8
Softkey-линейку переключить в режиме работы Тест
программы, пока не появится Softkey выбора для увеличения
отрезка.
8
Выбор функции для увеличения отрезка
8
Выбор стороны детали с помощью
программируемой клавиши (смотри таблица
внизу)
8
Загатовку уменьшить или увеличить: держать
нажатым Softkey УМЕНЬШИТЬ или УВЕЛИЧИТЬ
8
Softkey-линейку переключить и Softkey ОТРЕЗОК
ПРИНЯТЬ набрать
8
Тест программы или прогон программы запускать
заново с помощью программируемой клавиши
СТАРТ (RESET + СТАРТ восстановливает
началную форму и размеры обрабатываемой
детали)
Координаты в случае увеличения отрезка
УЧПУ указует во время увеличения избранную сторону загатовки
и для каждой оси координаты остающейся формы блока.
Функция
Softkeys
Выбор левой/правой стороны загатовки
Выбор передней/задней стороны
загатовки
Выбор внешней/нижней стороны
загатовки
Поверхности резания для уменьшения
или
увеличения обрабатываемой детали
передвинуть
Приём фрагмента
