324
10 Программирование: Q-параметры
10.2
Се
мейств
а
де
тал
ей
– Q-
параме
тры
вм
ес
то
чис
л
овых
зна
ч
ений
10.2 Семейства деталей –
Q-параметры вместо
числовых значений
С помощью функции Q-параметров FN0: РАСПРЕДЕЛЕНИЕ
можете придавать Q-параметрам числовые значения. В таком
случае употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-кадры в качестве примера
Для семейств деталей Вы программируете нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей Вы подчиняете потом каждому
параметру соответственное числовое значение.
Пример

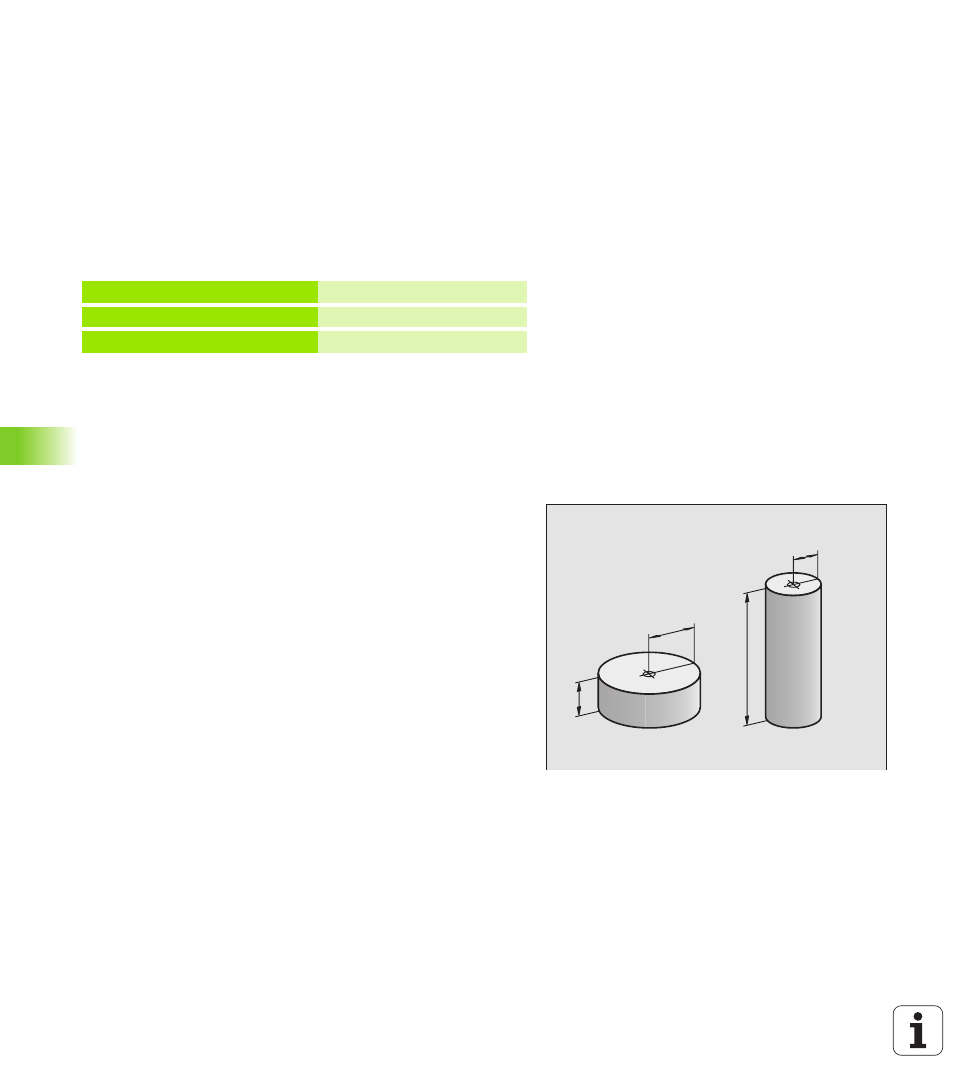

Цилиндр с применением Q-параметров
15 FNO: Q10=25
Назначение
...
Q10 получает значение 25
25 L X +Q10
соответствует L X +25
радиус цилиндра
R = Q1
высота цилиндра
H = Q2
цилиндр Z1
Q1 = +30
Q2 = +10
цилиндр Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
