HEIDENHAIN TNC 320
183
8.1
Ра
б
о
та
с
применение
м
цик
л
о
в

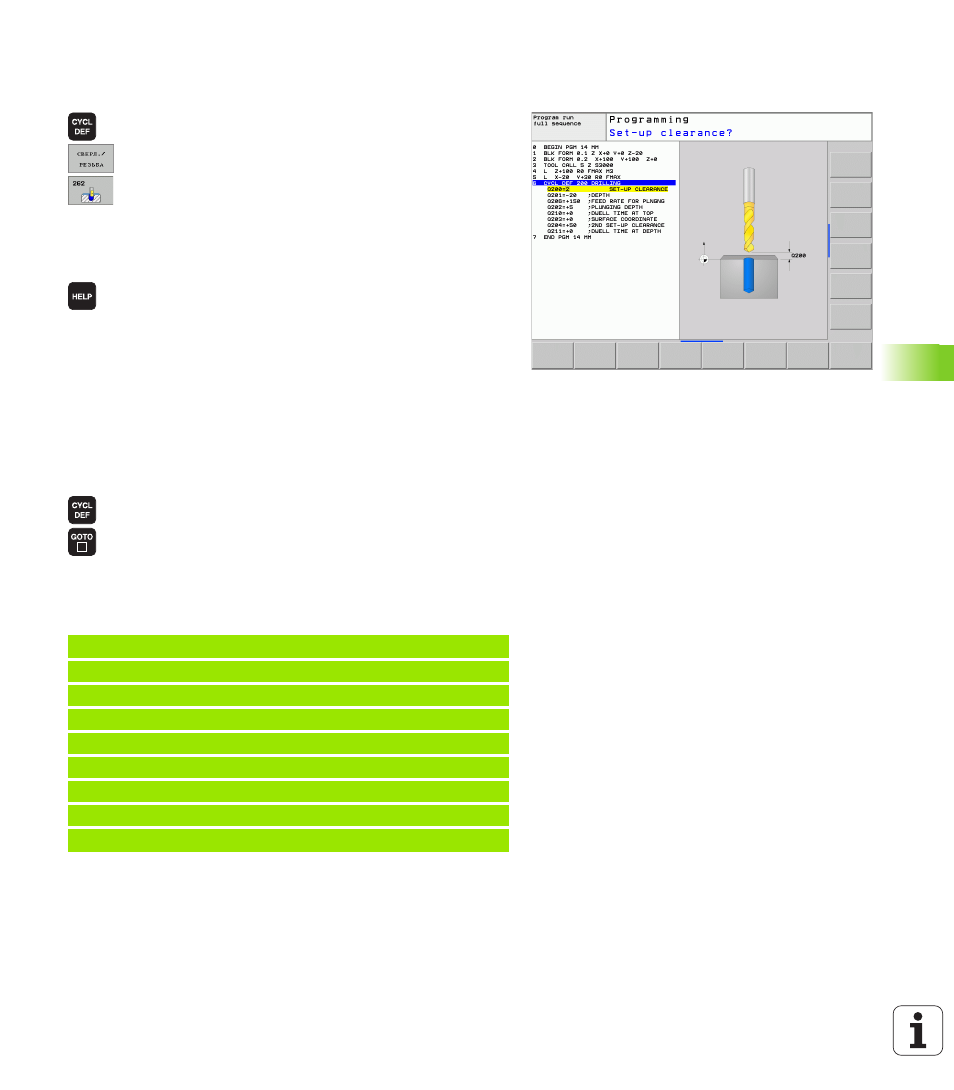

Определение цикла используя
программируемые клавиши (Softkeys)
8
Линейка Softkey показывает разные группы циклов
8
Выбор цикла, нпр. циклы сверления
8
Выбор цикла, нпр. ФРЕЗЕРОВАНИЕ РЕЗЬБЫ.
УЧПУ открывает диалого и запрашивает все
вводимые данные. Одновременно УЧПУ указует
на правой половине дисплея графику, в которой
предусмотренные для ввода параметры
подсвечиваются ярким цветом.
8
УЧПУ указует на правой половине дисплея
графику, в которой предусмотренный для ввода
параметр подсвечивается ярким цветом.
8
Введите все требуемые УЧПУ параметры и
окончите каждый ввод клавишей ENT
8
УЧПУ закончит диалог после ввода всех
необходимых данных
Определение цикла через GOTO-функцию
(ИДИ К-функцию)
8
Линейка Softkey указует разные группы циклов
8
УЧПУ открывает всплывающее окно
8
Введите имя цикла и подтвердите клавишей ENT.
УЧПУ открывает диалог цикла как это выше
описано
ЧУ-кадры в качестве примера
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ПРЕБЫВАНИЯ ВВЕРХУ
Q203=+0
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
