130
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

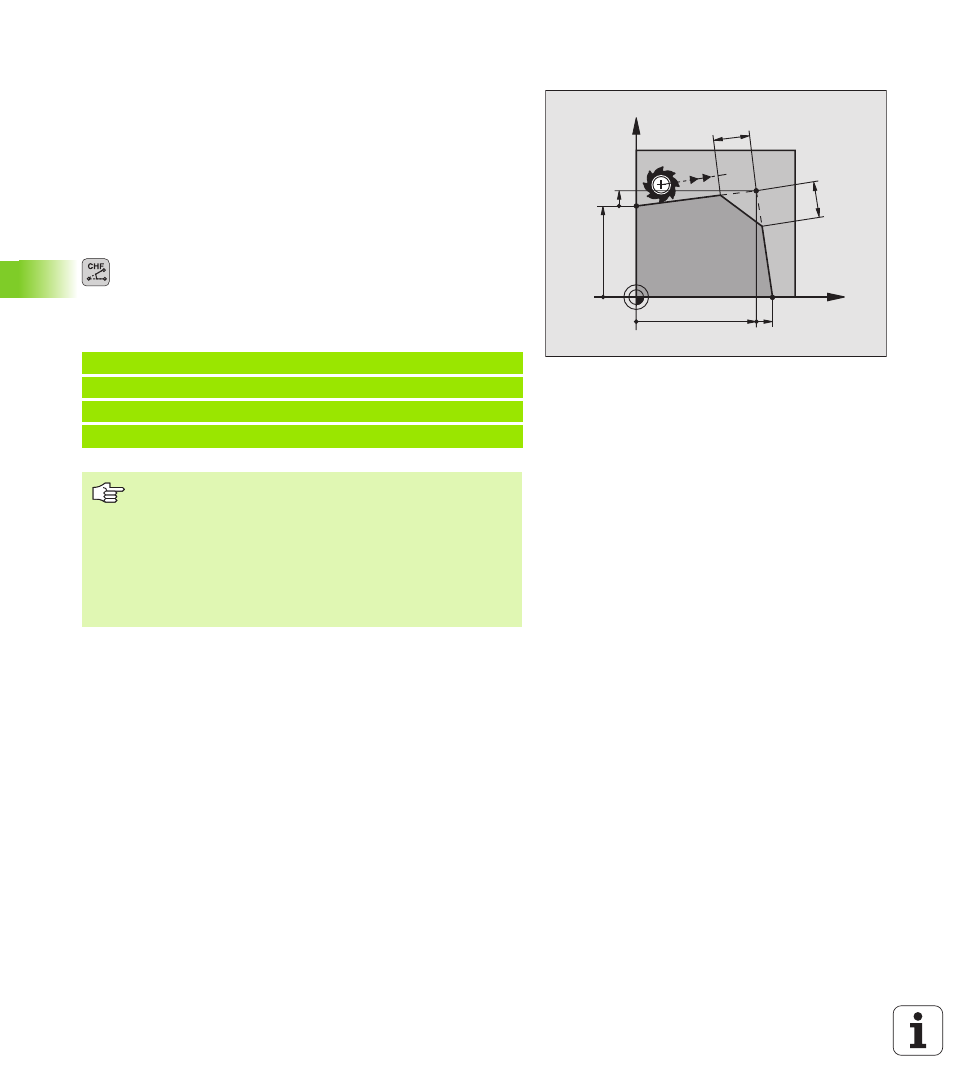

Снимать фаску CHF между двумя прямыми
На углах контура, возникающий из пересечения двух прямых,
можете выполнить фаску.
В кадрах прямых перед и после CHF-предложения
программируете обе координаты плоскости, на которой
выполняется фаска
Коррекция радиуса перед и после CHF-предложения должна
оставаться той же самой
Фаска должна выполняться с помощью актуального
инструмента
8
Участок фаски: Длина фаски
Если требуется:
8
Подача F (действует только в кадре CHF)
ЧУ-кадры в качестве примера
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Не начинать контура с помощью CHF-кадра.
Фаска снимается только на плоскости обработки.
Отрезанная фазкой угловая точка не наезжается.
Программированная в CHF-кадре подача
воздействует только в этом CHF-кадре. Потом
действует снова подача, программированная перед
CHF-кадром.
X
Y
40
12
30
5
12
5
