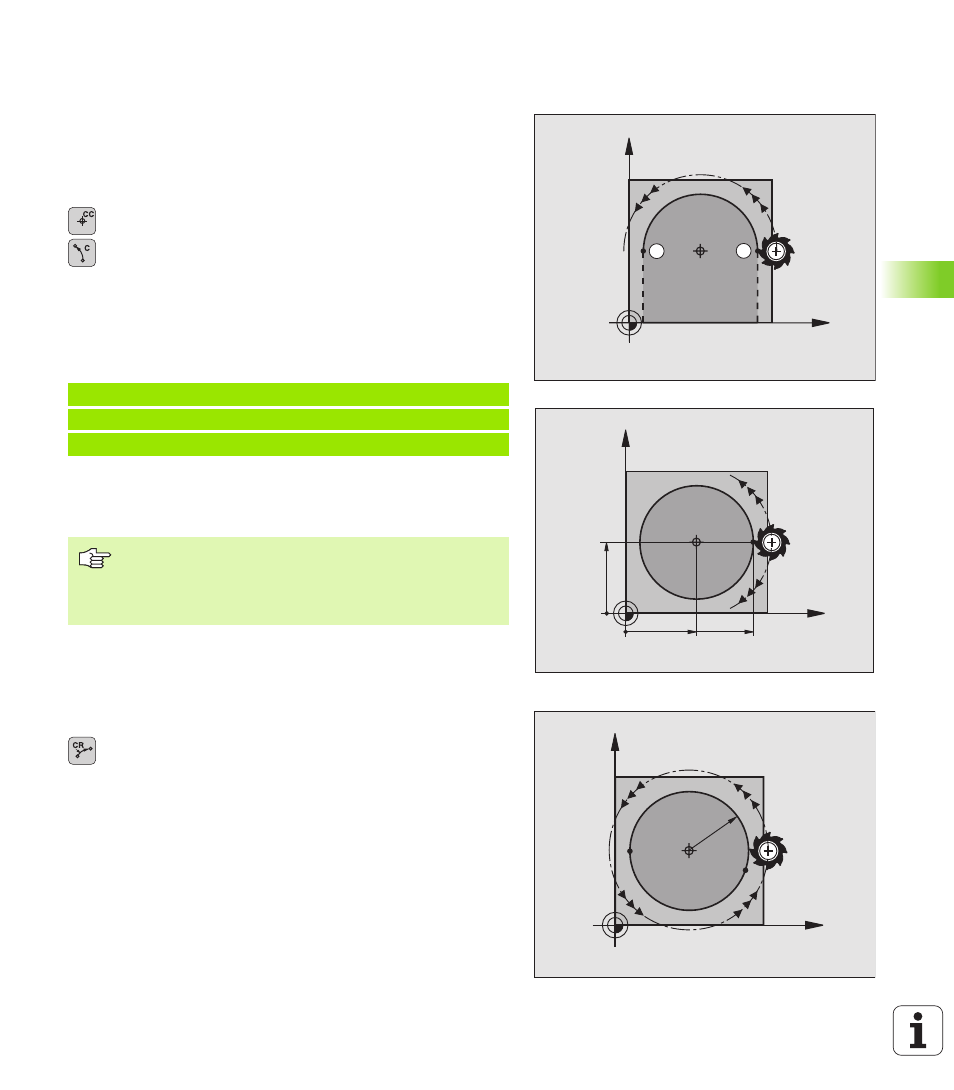

Круговая траектория C вокруг центра
окружности CC
Определите сначала центр окружности CC , еще перед
программированием круговой траектории C Программированная
в последнюю очередь позиция инструмента перед C-
предложением является точкой старта круговой траектории. .
8
Переместите инструмент на точку старта круговой траектории
8
Координаты центра окружности
8
Координаты конечной точки дуги окружности
8
Направление вращения DR
Если требуется:
8
Подача F
8
Дополнительная функция M
ЧУ-кадры в качестве примера
Полный круг
Программируйте для конечной точки те же самые координаты как
для точки старта.
Круговая траектория CR с определённым
радиусом
Инструмент перемещается по круговой траектории с радиусом R.
8
Координаты конечной точки дуги окружности
8
Радиус R
Внимание: Знак числа определяет величину дуги
окружности !
8
Направление вращения DR
Внимание: знак числа определяет вогнутый или
выпуклый изгиб!
Если требуется:
8
Дополнительная функция M
8
Подача F
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск при вводе: до 0,016 мм (выбираемый при
использовании параметра станка „circleDeviation“)
