8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

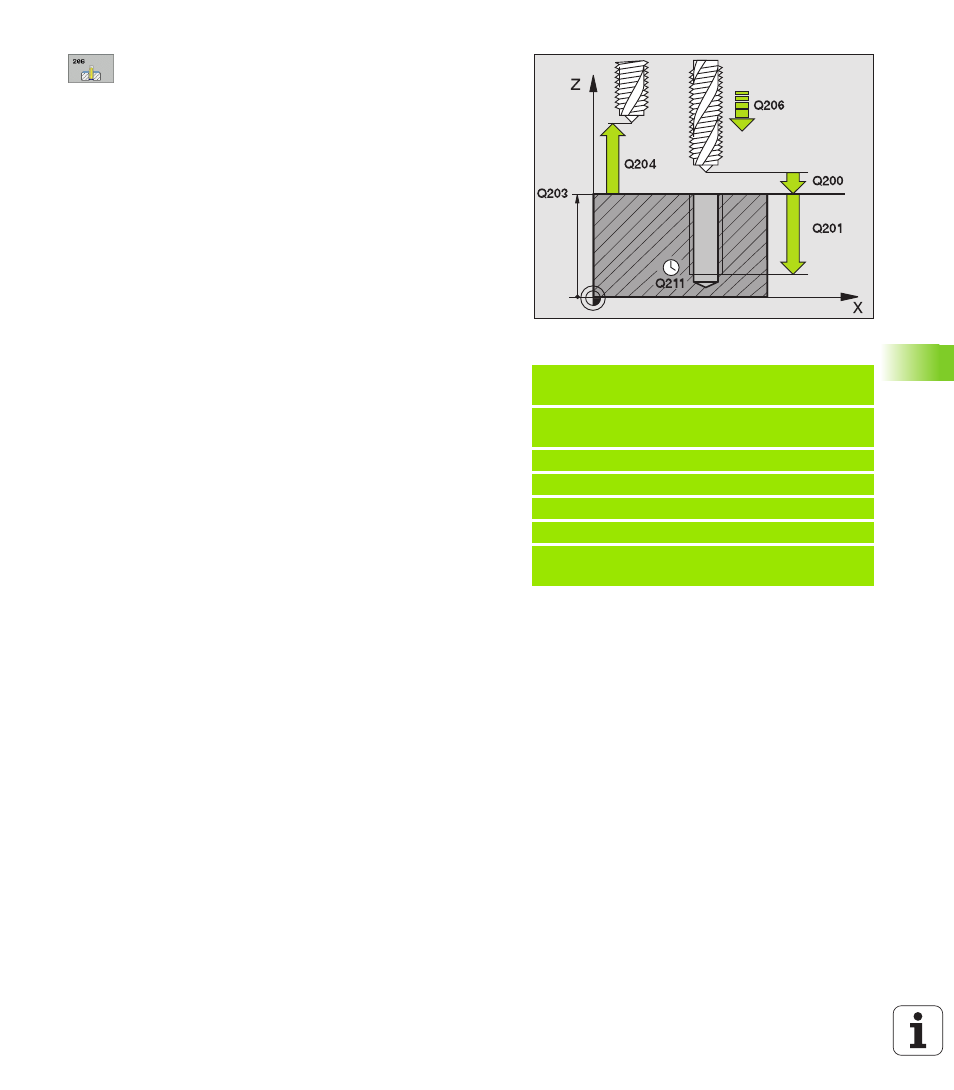

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (положение
пуска) – поверхность загатовки, ориентировочное
значение: 4x шаг резьбы
8
Глубина сверления Q201 (длина внутренней
резьбы, инкрементно): расстояние поверхностоь
загатовки – конец резьбы
8
Подача F Q206: скорость перемещения при
нарезании внутренней резьбы
8
Время перерыва внизу Q211: ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Установить подачу: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренней резьбы нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey, с помощью
которого можете вывести инструмент из материала.
Пример: ЧУ-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ НОВОЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
Q203=+25 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
F: подача мм/мин)
S: частота вращения шпинделя (об/мин)
p: шаг резьбы (мм)
