13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
с
по
м
о
щью
3D-
импу
льсной
си
сте
м
ы

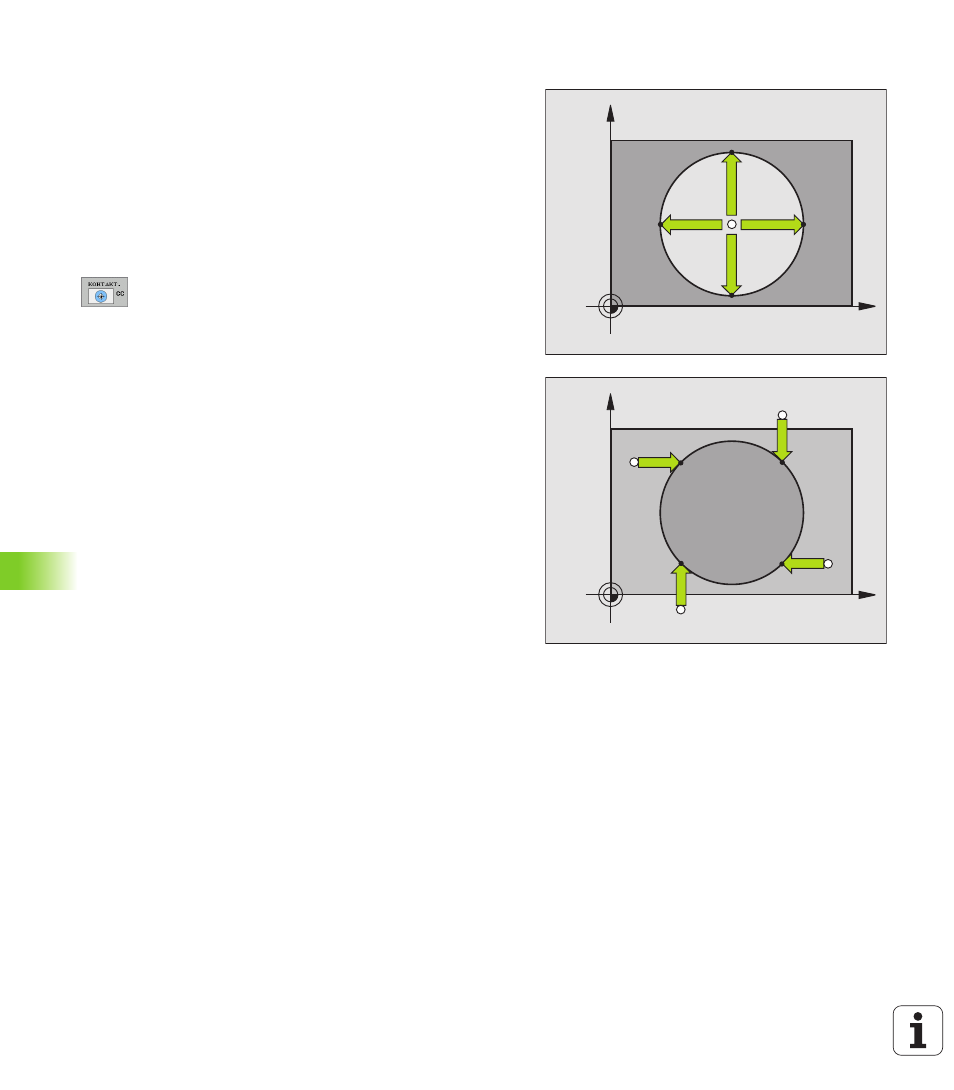

Центр окружности в качестве опорной точки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
кругообразных островов итд.можете установливать в качестве
опорных точек.
Внутренная окружность:
УЧПУ ощупывает внутренную стенку окружности во всех
четырьех направлениях осей координат.
В случае прерванных окружностей (дуги окружности) можете
произвольно выбирать направление ощупывания.
8
Позиционировать шарик приблизительно в центр окружности
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ CC избрать
8
Ощупывание: внешнюю клавишу СТАРТ нажать
четырье раза. Импульсный зонд ощупывает друг
за другом 4 точки внутренней стенки окружности
8
Если хотите работать с измерением отгиба (только
для станков с ориентацией шпинделя) Softkey
180° нажать и повторно ощупывать 4 точки
внутренней стенки окружности
8
Если хотите работать без измерения изгиба:
нажать клавишу END
8
Опорная точка: Записать обои координаты
центра окружности в окне меню, с Softkey
УСТАНОВКА ОПОРНОЙ ТОЧКИ принять в
программу
8
Заключение функции ощупывания: нажать
клавишу END
Наружная окружность:
8
Позиционировать шарик вблизи первой точки ощупывания вне
окружности
8
Выбор направления ощупывания: выбор соответственной
программируемой клавиши
8
Ощупывание: внешнюю клавишу СТАРТ нажать
8
Повторить операцию ощупывания для остальных 3 точек.
Смотри рисунок справа внизу
8
Опорная точка: Записать координаты опорной точки, с Softkey
УСТАНОВКА ОПОР. ТОЧКИ принять в программу
8
Функцию ощупывания окончить: нажать клавишу END
После ощупывания УЧПУ указует актуальные координаты центра
окружности и радиус окружности PR.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
