HEIDENHAIN TNC 320 271
8.5 SL-
цик
л
ы 8 Номер инструмента протягивания Q18: номер
инструмента, с помощью которого УЧПУ
отработало предпротягивание. Если не
осуществлялось предпротягивание введите “0”;
если введите здесь какой-то номер, УЧПУ
предпротягивает только ту часть, которая не
могла обрабатываться с помощью
предпротяжного инструмента.
Если не возможно подвести инструмент к участку
дополнительного прошивания со стороны, то
УЧПУ врезается как определено с Q19; для этого
Вы должны определить в таблицы инструментов
TOOL.T, смотри “Данные инструмента”, страница
100 длину лезвия LCUTS и максимальный угол
погружения ANGLE инструмента. В другом случае
УЧПУ выдаёт сообщение об ошибках
8 Подача маятниковым движением Q19: подача
качения вмм/мин
8 Подача отвода Q208: скорость перемещения
инструмента при выходе после обработки в мм/
мин. Если вводите Q208=0, то УЧПУ выходит с
подачей Q12 из отверстия

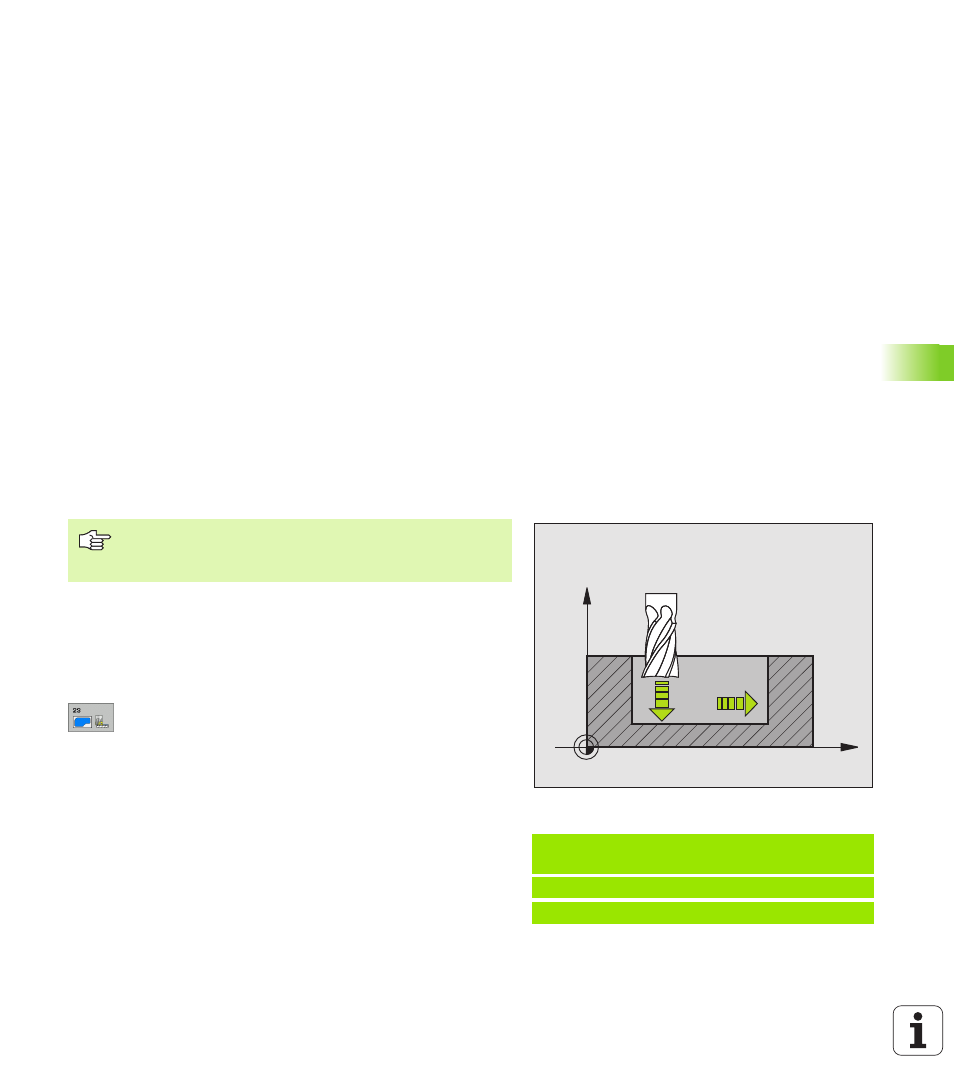

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл 23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на обрабатываемую поверхность, если
имеется там достаточно места. Если мало места то УЧПУ
перемещает инструмент перпендикулярно на глубину. Затем
фрезеруется оставшийся после очистки припуск на чистовую
обработку.
8 Подача врезания на глубину Q11: скорость
перемещения инструмента при прорезке
8 Подача очистки Q12: Подача фрезерования
Пример: ЧУ-кадры
60 CYCL DEF 23 ЧИСТОВАЯ ОБРАБОТКА НА
ГЛУБИНЕ
Q11=100 ;ПОДАЧА НА ГЛУБИНУ
Q12=350 ;ПОДАЧА ПРОТЯГИВАНИЯ
X
Z
Q11
Q12
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
количества места в кармане.
