13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.5
Замер
де
тал
ей
с
по
м
о
щью
3D-
зо
н
д
о
в
Определение размеров детали
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ПОЗ нажать
8
Позиционировать зонд вблизи первой точки
контактирования А
8
Выбор направления ощупывания через
программируемую клавишу
8
Ощупывание: внешнюю клавишу СТАРТ нажать
8
Записать указанное в качестве опорной точки
значение (только, если прежде установленная
опорная точка действительная)
8
Опорная точка: „0“ ввести
8
Прервать диалог: нажать клавишу END
8
Повторный выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ПОЗ нажать
8
Позиционировать зонд вблизи второй точки
ощупывания В
8
Выбор направления ощупывания через
программируемую клавишу: Та же самая ось, но
противоположное направление как при первом
ощупывании.
8
Ощупывание: внешнюю клавишу СТАРТ нажать
В индикации опорная точка, расстояние между обоими точками
лежит на оси координат.
Настроить индикацию снова на значения до измерения длины
8
Выбор функции ощупывания: Softkey ОЩУПЫВАНИЕ ПОЗ
нажать
8
Первую точку повторно ощупывать
8
Установить опорную точку на записанное значение
8
Прервать диалог: нажать клавишу END

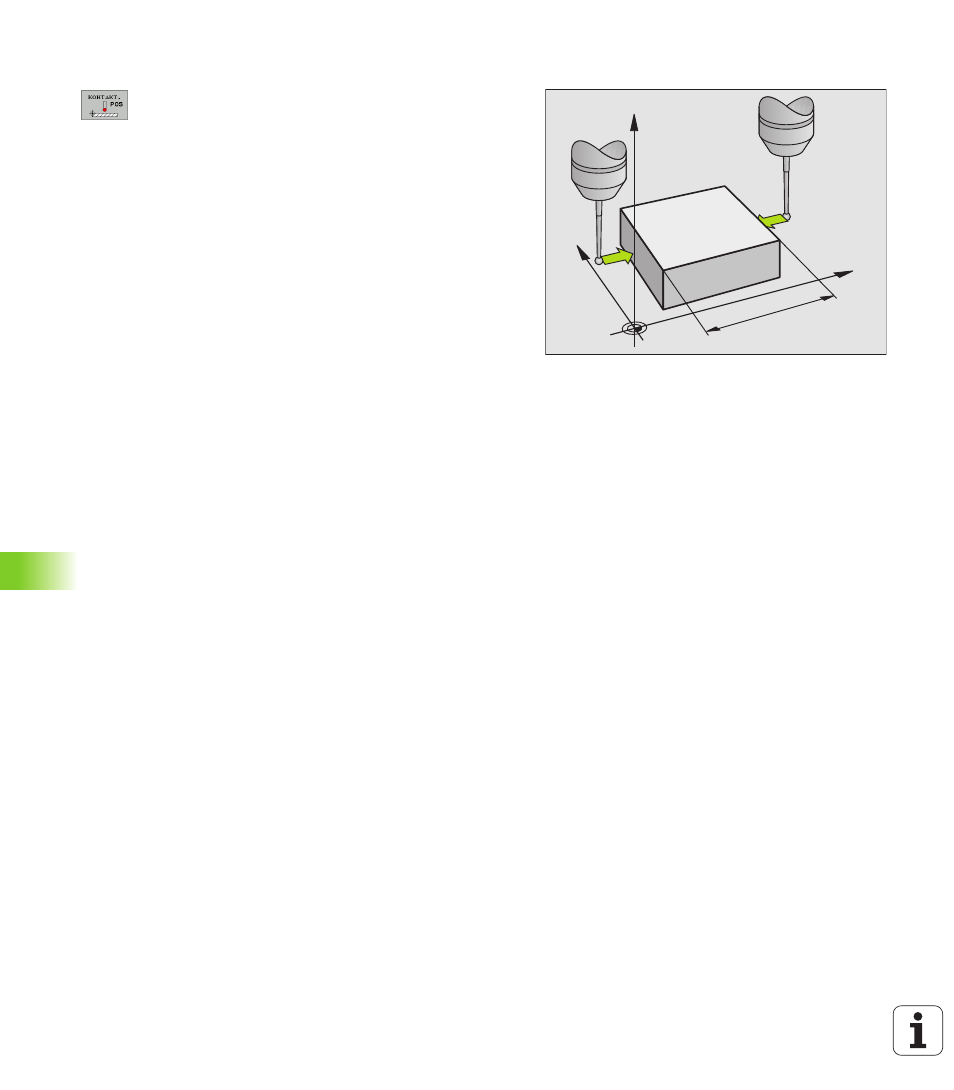

Измерение угла
С помощью 3D-зонда можете определить угол на плоскости
обработки. Измеряется
угол между опорной осью угла и гранью детали или
угол между двумя гранями
Измеренный угол указывается в качестве значения,
составляющего максимально 90°.
Y
X
Z
A
B
l
