282
8 Программирование: циклы
8.6
Цик
л
ы
для
стро
чног
о
фрез
еров
ания
пов
ер
х
но
стей
ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232)
С помощью цикла 232 можете фрезеровать плоскую поверхность
несколькими подводами и при учете припуска на чистовую
обработку. При этом оператор распологает тремя стратегиами
обработки:
Стратегия Q389=0: меандровая обработка, подвод со стороны
вне обрабатываемой поверхности
Стратегия Q389=1: меандровая обработка, врезание со
стороны в пределах обрабатываемой поверхности
Стратегия Q389=2: обработка построчная, возврат и врезание
со стороны с подачей позиционирования
1 УЧПУ позиционирует инструмент от актуальной позиции на
ускороенной подачи FMAX с логикой позиционирования на
точку старта
1
: Если актуальная позиция на оси шпинделя
является больше 2. безопасного расстояния, то УЧПУ
перемещает сначала инструмент на плоскости обработки и
потом на оси шпинделя, в другом случае на 2. безопасное
расстояние и потом на плоскости обработки. Точка старта на
плоскости обработки лежит со смещением на радиус
инструмента и на боковое безопасное расстояние рядом с
обрабатываемой деталью
2 Затем инструмент перемещается с подачей
позиционирования на оси шпинделя на расчитанную УЧПУ
первую глубину подачи

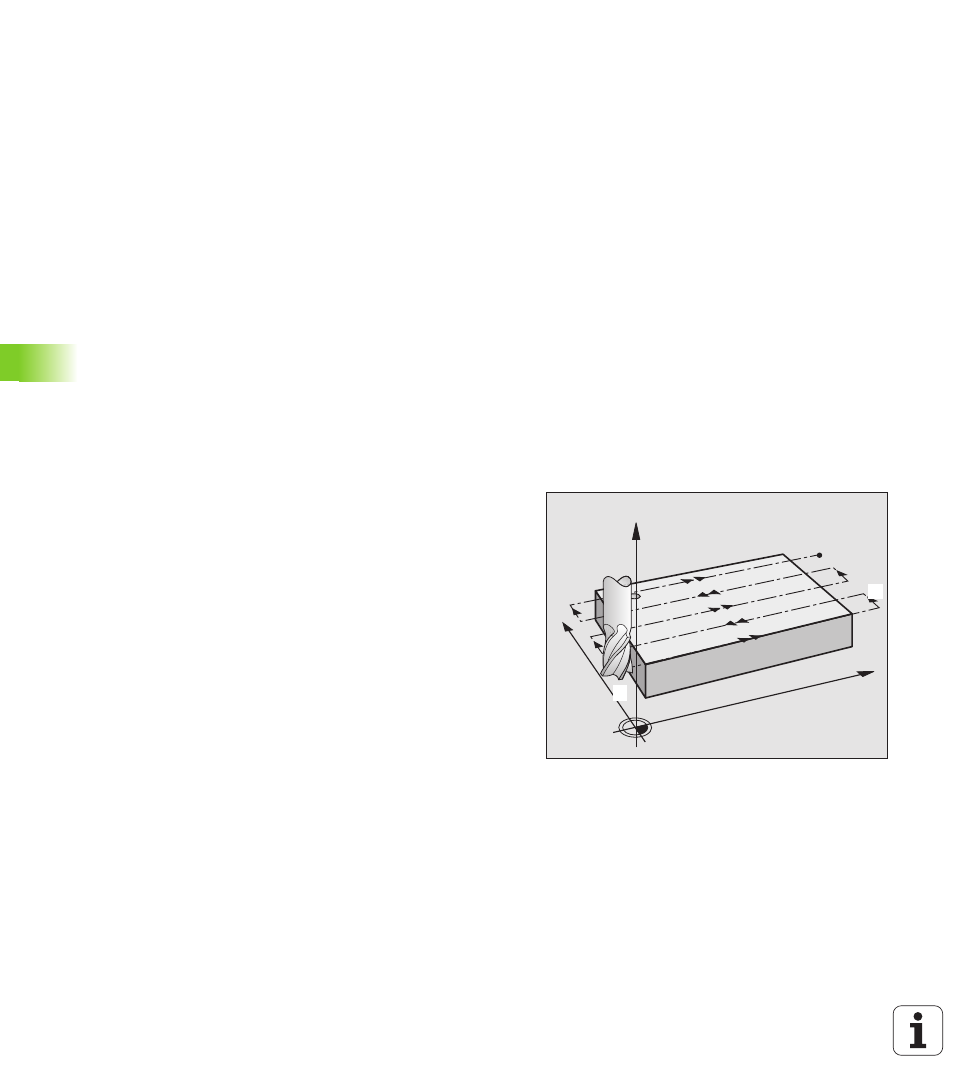

Стратегия Q389=0
3 Потом инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
. Конечная точка
лежит вне поверхности, УЧПУ расчитывает ее из
программированной точки старта, программированной длины,
программированного бокового безопасного расстояния и
радиуса инструмента
4 УЧПУ смещает инструмент с подачей предпозиционирования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины,
радиуса инструмента и максимального коэфицента наложения
траекторий
5 Потом инструмент перемещается обратно в направлении
точки старта
1
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Для избежания пустых проходов, плоскость обрабатывается
затем в обратной последовательности
8 Операция повторяется, пока все подводы будут выполнены.
При последнем врезании фрезеруется лишь записанный
припуск на чистовую обработку с подачей чистовой обработки
9 В конце УЧПУ перемещает инструмент с FMAX обратно на
2. безопасное расстояние
X
Y
Z
1
1
1
2
