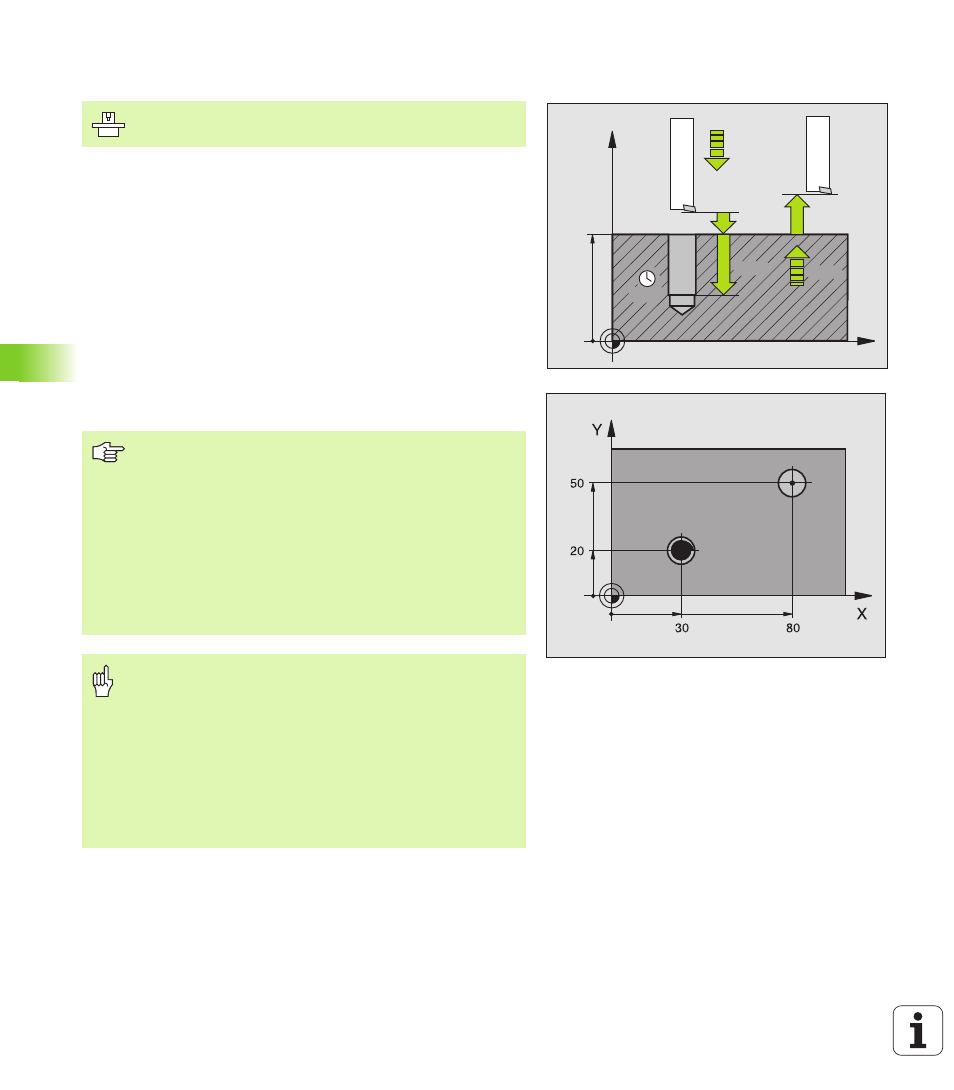

РАСТАЧИВАНИЕ (цикл 202)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент остается – если введено – со
вращающимся шпиндельём для выхода из материала
4 Дальше УЧПУ осуществляет ориентацию шпинделя на эту
позицию, которая дефинировалась в параметре Q336
5 Если Вы избрали выход из материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное расстояние. Если Q214=0 то наступает отвод
при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Станок и УЧПУ должны быть подготовлены
производителем станков.
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
УЧПУ восстонавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренном ходе на безопасное расстояние ниже
поверхности обрабатываемой детали!
