13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.6
Уп
р
ав
л
ен
и
е
данными
зо
н
д
а 13.6 Управление данными зонда
Введение
Для максимального расширения области применения операций
измерения, в распоряжении оператора находятся возможности
настройки в управлении имульсного зонда, определяющие
принципиальное поведение всех циклов импульсной системы:
УЧПУ использует всегда значения из управления импульсной
системы, даже если значения сохраняются дополнительно в

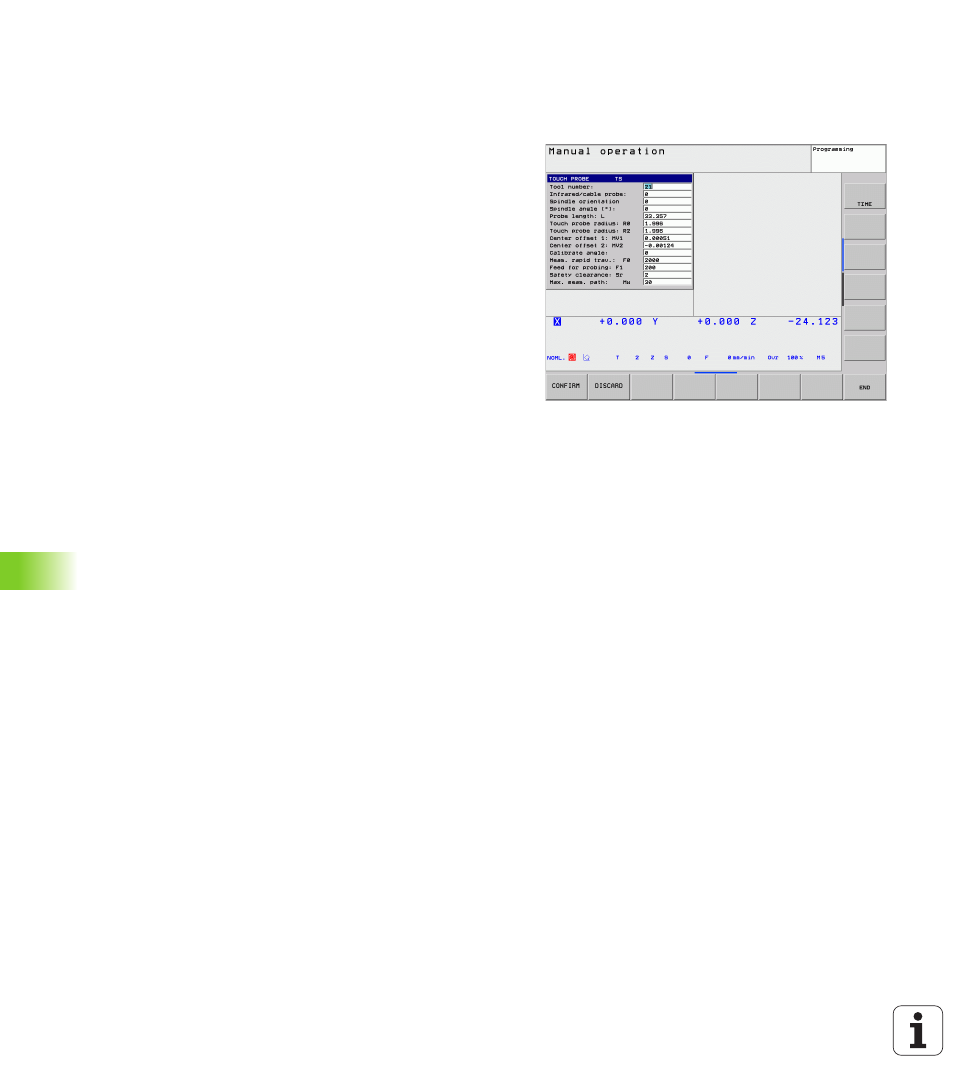

таблицы инструментов. Нажмите Softkey ПАРАМЕТРЫ для
открытия окна управления импульной системой.
Номер инструмента
Номер, с которым импульсный зонд занесен в таблицы
инструментов
Инфракрасный/кабельный щуп
0: Зонд с кабелем
1: Инфракрасная импульсная система (функция зависит от станка
180° поворот может отрабатываться)
Ориентация шпинделя
0: Без выполнения ориентации шпинделя
1: Выполнить ориентацию шпинделя (зонд так устанавливается,
что всегда ощупывание осуществляется том же самым местом на
шарике щупа)
Угол шпинделя
Запишите угол, под которым находится зонд в основном
положении. Это значение используется для ориентации
шпинделя при калибровке радиуса шарика и для внутренних
расчетов. (функция зависит от станка)
Длина импульсной системы
Длина (определена путем калибровки длины) с которой УЧПУ
пересчитывает импульсную систему
Радиус импульсной системы R
Радиус (определен путем калибровки радиуса) с которой УЧПУ
пересчитывает импульсную систему
Радиус импульсной системы R2
Радиус шарика (определен путем калибровки радиуса) с которой
УЧПУ пересчитывает импульсную систему
Смещение соосности 1
Смещение между осью зонда и осью шпинделя по главной оси
Смещение соосности 2
Смещение между осью зонда и осью шпинделя по
вспомогательной оси
