8 Программирование: циклы
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в
КРУГЛЫЙ КАРМАН (цикл 5)
Циклы 1, 2, 3, 4, 5, 17, 18 находятся в группе циклов Спецциклы.
Наберите здесь, на второй линейке Softkey, программируемую
клавишу OLD CYCLS.
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода

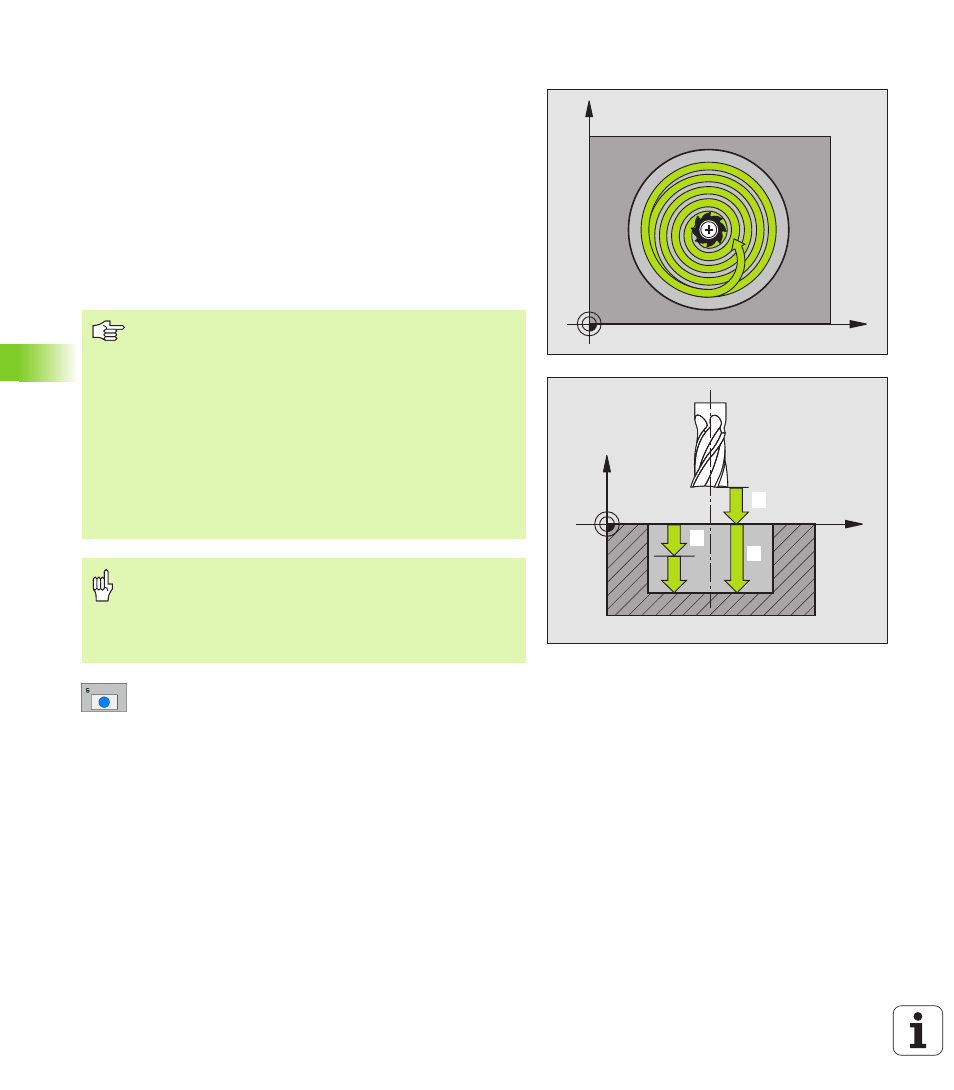

2 Затем инструмент передвигатеся с подачей F по указанной на
рисунке справа спиральной траектории, до подвода со
стороны k, смотри “ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)”,
3 Эта операция повторяется, пока не будет достигнута глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
8
Безопасное расстояние
1
(инкрементно):
расстояние вершина инструмента (положение
пуска) – поверхность загатовки
8
Глубина фрезерования
2
: расстояние
поверхность загатовки – дно кармана
8
Глубина врезания
3
(инкрементно): размер, на
который каждый раз инструмент врезается. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
X
Y
X
Z
1
1
1
2
1
3
Обратите внимание перед программированием
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844) или предсверлить в центре кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса R0.
Программировать кадр позиционирования на точку
старта по оси шпинделя (безопасное расстояние над
поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
