HEIDENHAIN TNC 320
35
1.4
Индикации
со
ст
о
я
ния

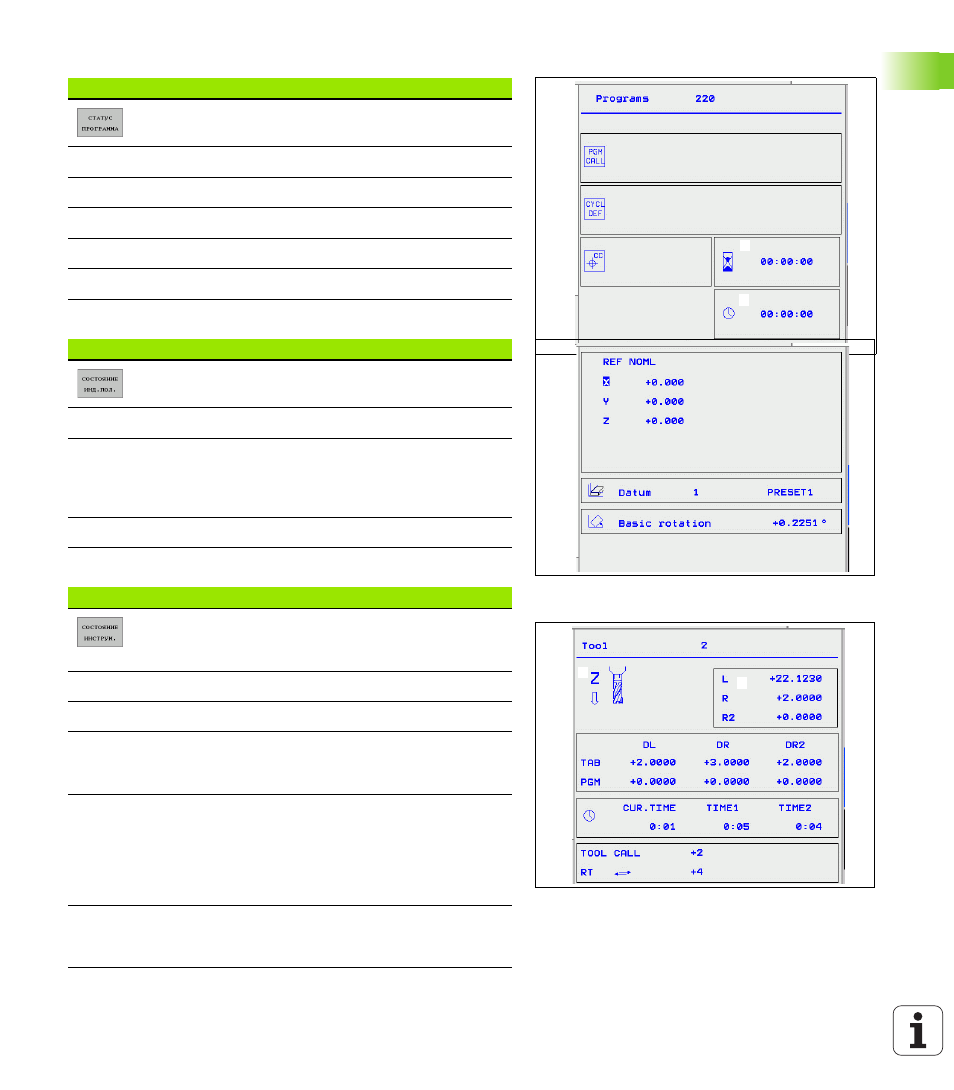

Общая информация о программе
Позиции и координаты
Информация о инструментах
Softkey
Распределение
Значение
1
Имя активной главной
программы
2
Вызванные программы
3
Активный цикл обработки
4
Центр круга CC (полюс)
5
Время обработки
6
Счётчик времени пребывания
Softkey
Распределение
Значение
1
Вид индикации положения,
нпр. факт-положение
2
Индикация положения
3
Номер активной опорной точки
из таблицы Preset (функции
нет в распоряжении на TNC
320)
4
Угол базового поворота
Softkey
Распределение
Значение
1
Индикация T: Номер
инструмента имя
инструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из
TOOL CALL (PGM) и из
таблицы инструментов (TAB)
5
Время стойкости,
максимальное время
стойкости (TIME 1) и
максимальное время
стойкости при TOOL CALL
(TIME 2)
6
Индикация активного
инструмента и (следующего)
запасного инструмента
5
6
4
1
2
3
4
1
3
2
3
2
5
1
4
6
