8 Программирование: циклы
8.7
Цик
л
ы
для
пере
сч
ёта
к
оор
динат
8.7 Циклы для пересчёта
координат
Обзор
С помощью перерасчёта координат УЧПУ может выполнять
программированный один раз контур в разных местах загатовки с
изменённым положением и величиной. УЧПУ ставит следующие
циклы перерасчёта координат в распоряжение:
Действие перерасчёта координат
Начало действия: Начало действия: перерасчёт координат
действует с его дефиниции –значит не вызывается. Он действует
так долго, пока не сбросится или получит новое определение.
Сброс перерасчёта координат:
Заново определить цикл со значениями для основного
поведения, нпр. размерный коэфицент 1,0
Отработать дополнительные функции M02, M30 или кадр END
PGM (зависит от параметра станка „clearMode“)
Выбор новой программы

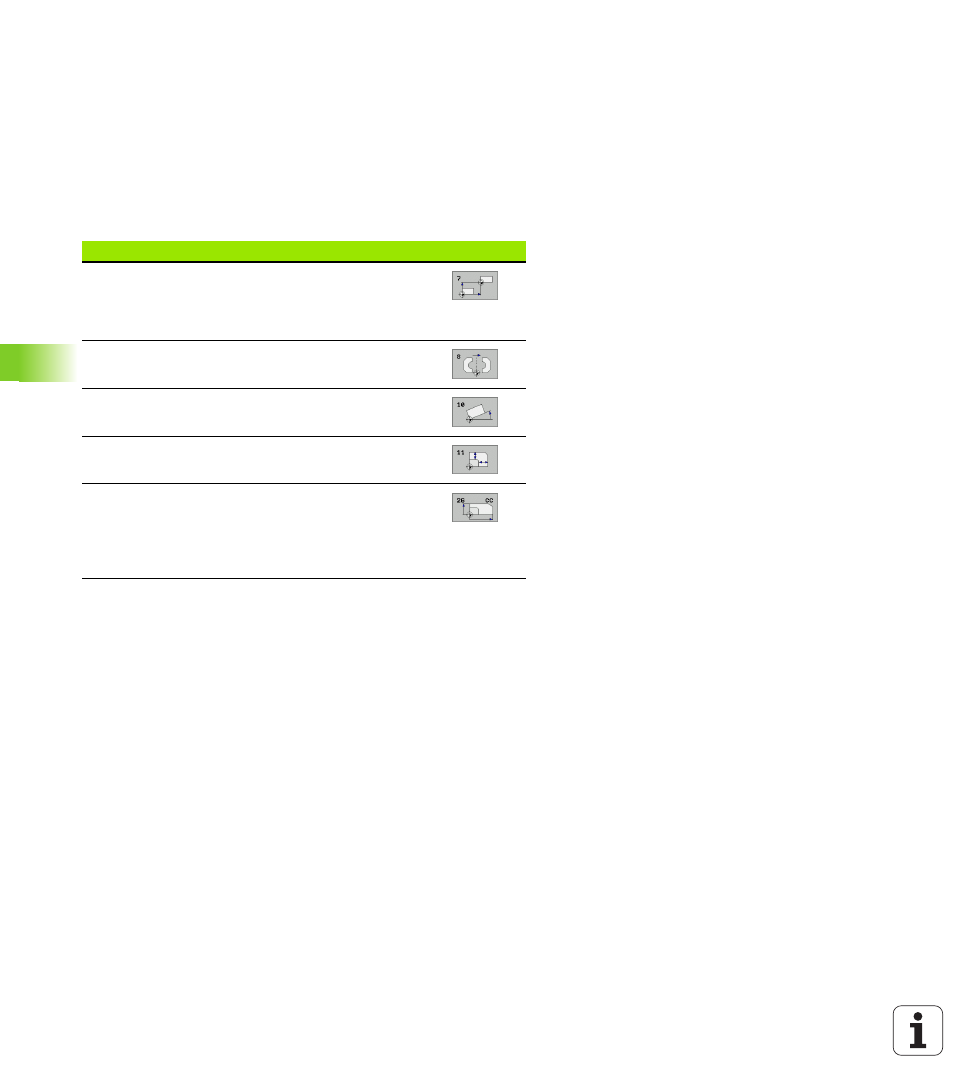

Цикл
Softkey
7 НУЛЕВАЯ ТОЧКА
Перемещение контуров непосредственно в
программе или из таблицы нулевых (отсчётных)
Симметрическое отражение контуров
Поворочивание контуров на плоскости обработки
Уменьшение или увеличение контуров
26 ХАРАКТЕРИСТИЧЕСКИЙ ДЛЯ ОСИ
РАЗМЕРНЫЙ КОЭФИЦЕНТ
Уменьшение или увеличение контуров со
