HEIDENHAIN TNC 320
87
4.5
Гр
аф
и
ка
программиров
ания

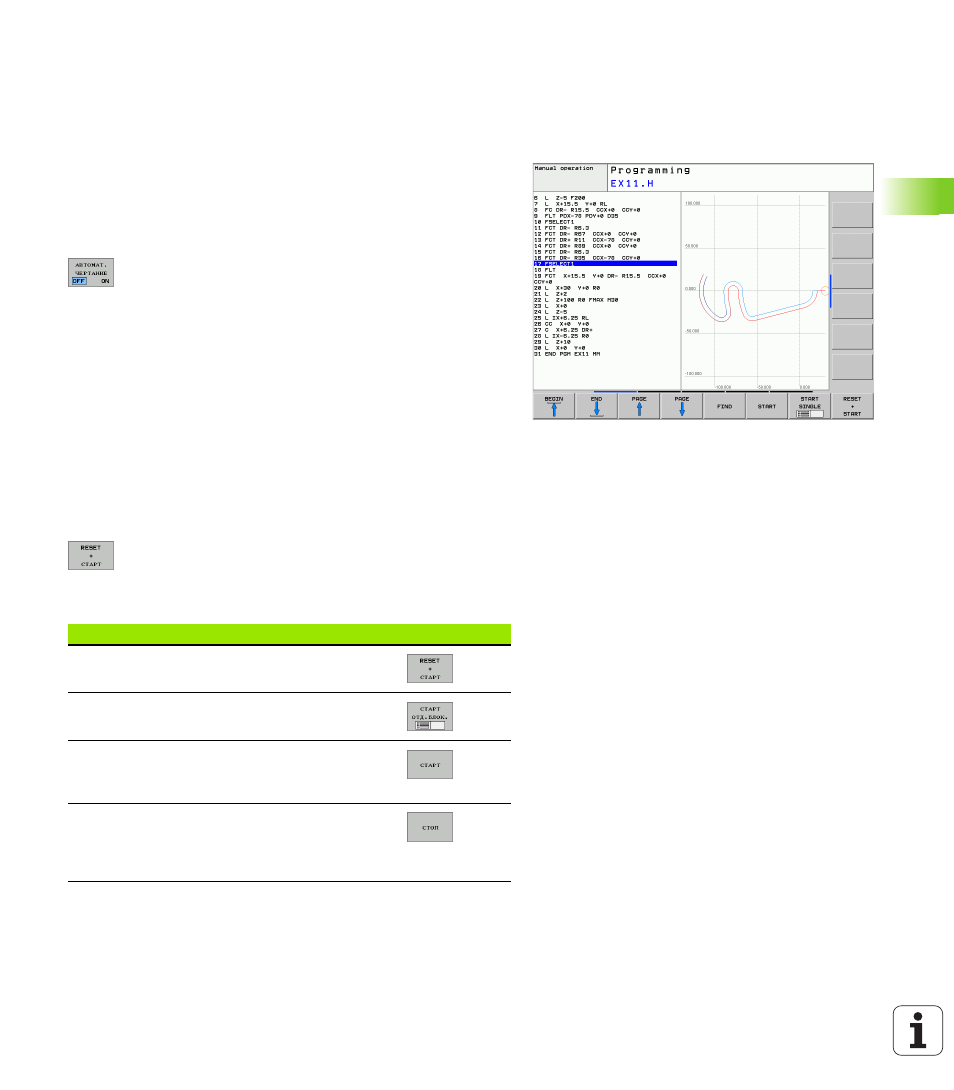

4.5 Графика программирования
Графику программирования выполнять
параллельно/не выполнять параллельно
Во время составления программы, УЧПУ может изображать
программированный контур с помощью 2D-штриховой графики.
8
Для распределения экрана сменить программу слева и графику
справа: клавишу SPLIT SCREEN и Softkey ПРОГРАММА +
ГРАФИКА нажать
8
Softkey АВТОМ. РИСОВАТЬ установить на ОN.
Когда вводите строки программы, УЧПУ указвует
каждое программированное движение по контуру
в окне графики справа
Если УЧПУ не должно больше изображать графику параллельно,
установите Softkey АВТОМ. РИСОВАТЬ на OFF.
АВТОМ. РИСОВАТЬ ВКЛ не продолжает графического
изображения повторений части программы.
Составление графики программирования для
существующей программы
8
Выберите с помощью клавиши со стрелкой этот кадр, до
которого следует составлять графику или нажмите GOTO и
введите непосредственно желаемый номер кадра
8
Составление графики: нажать Softkey RESET +
START
Другие функции:
Функция
Softkey
Составить полную графику
программирования
Составить графику программирования
покадрово
Составить полную графику
программирования или после RESET +
START дополнить
Останов графики программирования. Эта
программируемая клавиша появляется
только, когда ЧПУ составляет графику
программирования
