4.1
Основы
Базовая система на фрезерных станках
При обработке, загатовки на фрезерном станке относятся

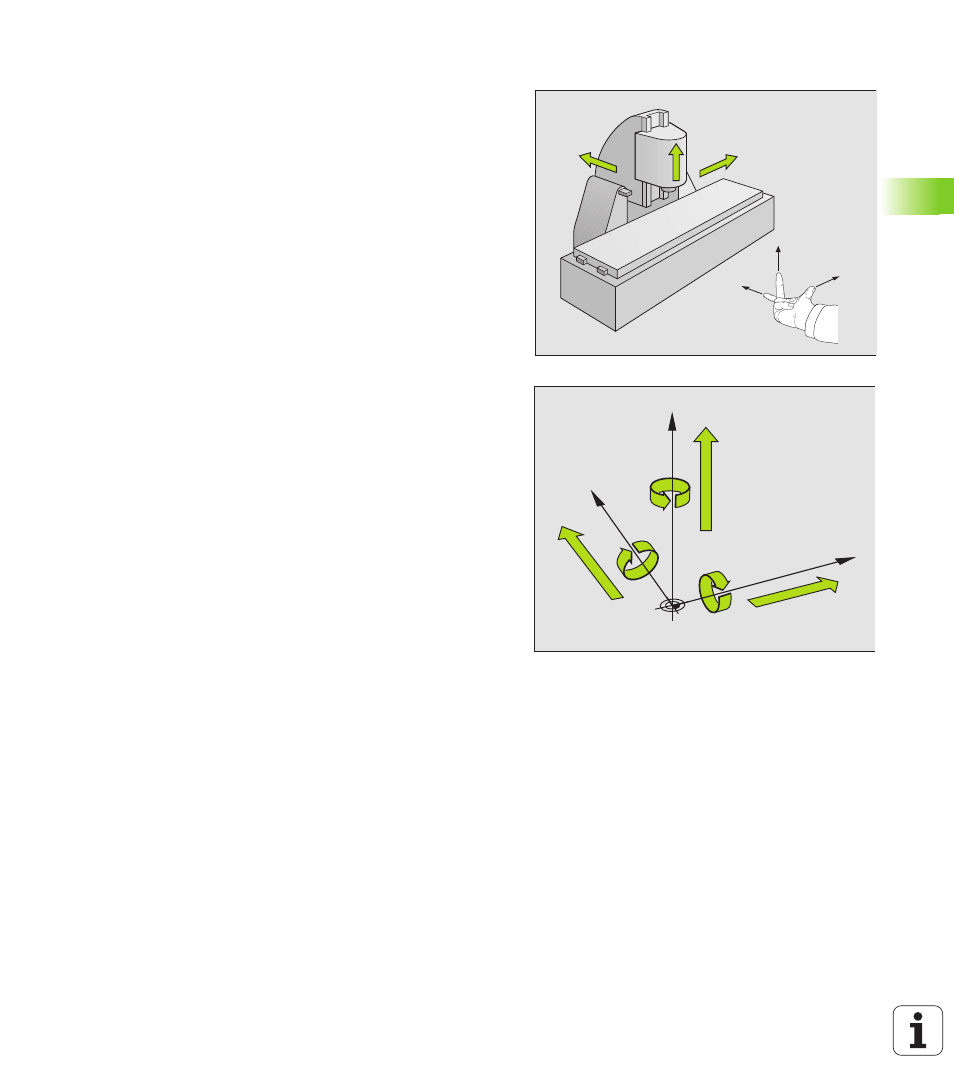

принципяльно к прямоугольной системе координат. Рисунок
справа показывает, как распределяется прямоугольная система
координат в соотношении к направляющим. Принцип трех
пальцев правой руки служит как помощь: Если средний палец
показует в направлении оси инструмента от загатовки к
инструменту, то он показует в направлении Z+, большой палец в
направлении X+ и указательный палец в направлении Y+.
TNC 320 может управлять вообщем максимально 4 (опционально
5) осями. Кроме главных осей X, Y и Z существуют лежащие
параллельно вспомогательные оси (пока еще не поддерживается
TNC 320) U, V и W. Поворотные оси обозначается с помощью A, B
и C. Рисунок справа указует распределение вспомогательных
осей и поворотных осей в соотношении к главным осьям.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
