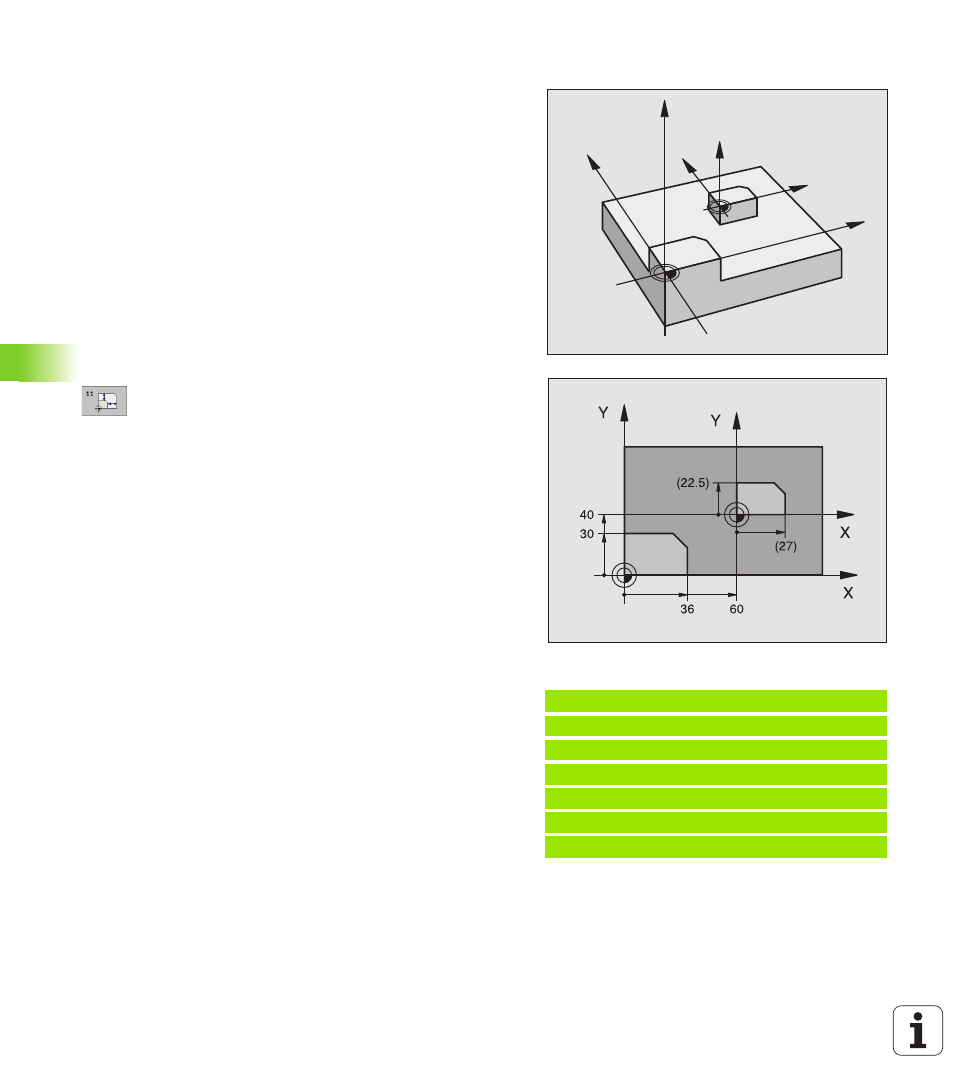

РАЗМЕРНЫЙ КОЭФИЦЕНТ (цикл 11)
В пределах программы УЧПУ может увеличивть или уменьшать
контуры. Таким образом можете учитывать на пример
коэфиценты уменьшения или припуска.
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
размерный коэфицент в дополнительной индикации статуса.
Размерный коэфицент действует
по всем трем осям координат одновременно
на данные о размерах в циклах
Условие
Перед увеличением или уменьшением нулевая точка должна
перемещаться на грань или в угол контура.
8
Коэфицент?: Коэфицент SCL ввести (англ.:
scaling); УЧПУ множит координаты и радиусы
через SCL (как описано в „Действие“)
Увеличение: SCL больше чем 1 до 99,999 999
Уменьшение: SCL меньше чем 1 до 0,000 001
Сброс
Программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с размерным
коэфицентом 1.
Пример: ЧУ-кадры
11 CALL LBL 1
12 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 РАЗМЕРНЫЙ КОЭФИЦЕНТ
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
