1.2 Экран и пульт управления
Экран

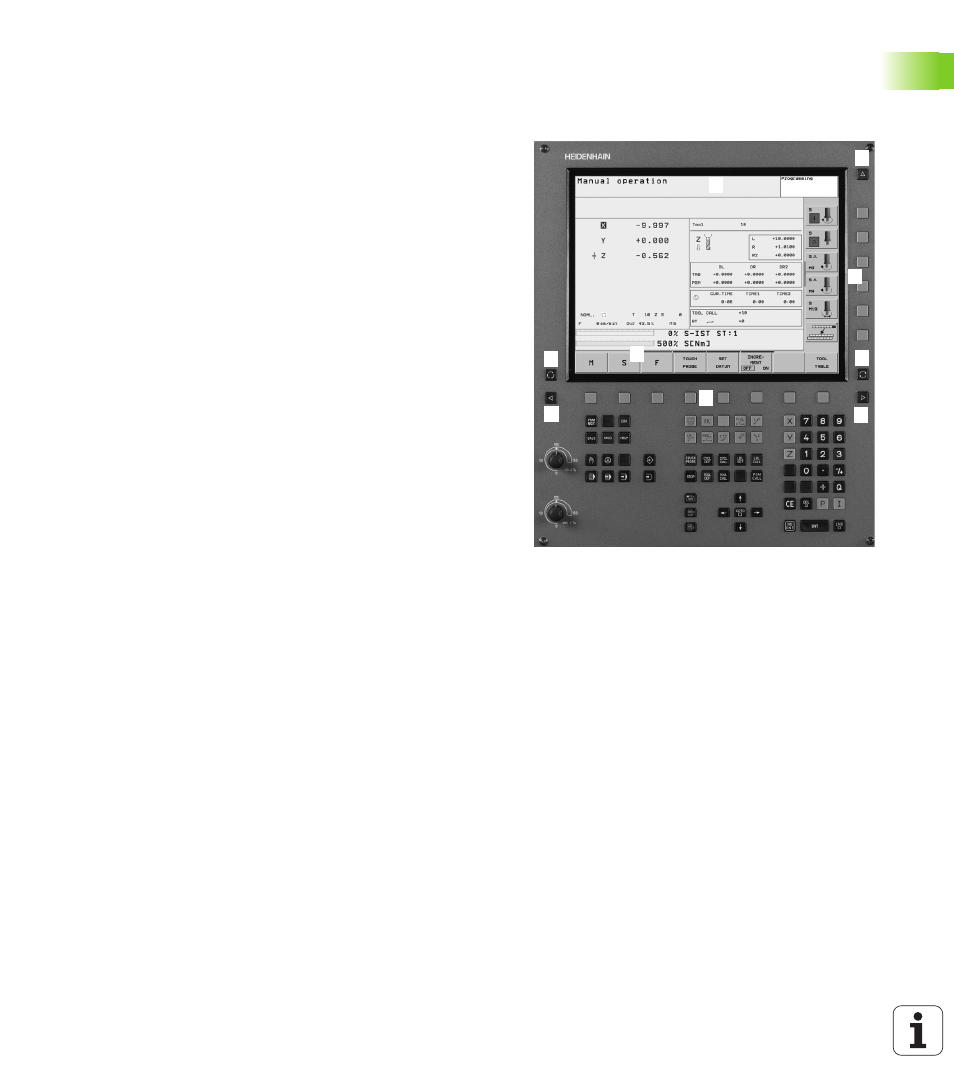

TNC поставляется с 15-дюймовым плоским дисплеем ТФТ
(смотри картина справа).
1
Заглавная строка
При включенном УЧПУ дисплей указывает в заглавной строке
избранные режимы работы: Режимы работы станка слева и
режимы программирования справа. В большом поле
заглавной строки находится режим работы, на который
включен дисплей: там появляются вопросы диалога и тексты
сообщений (исключение: если УЧПУ указует только графику).
2
Softkeys
В сноске ЧПУ показывает другие функции на линейке
программируемых клавишей. Эти функции выбираете
используя лежащие ниже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавишей
указывают количество линеек программируемых клавишей,
которые выбираются с помощью лежащих на пульте чёрных
клавишей со стрелкой. Активная линейка программируемых
клавишей изображена как подсвеченный столбик.
3
Клавиши выбора программируемых клавишей
4
Переключение линеек программируемых клавишей
5
Определение компоновки экрана
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7
Клавиши выбора программируемых клавишей для softkeys
производителя станков
8
Клавиши выбора программируемых клавишей для softkeys
производителя станков переключить
1
3
1
1
4
4
5
1
6
7
8
2
