Изображение в 3 плоскостях

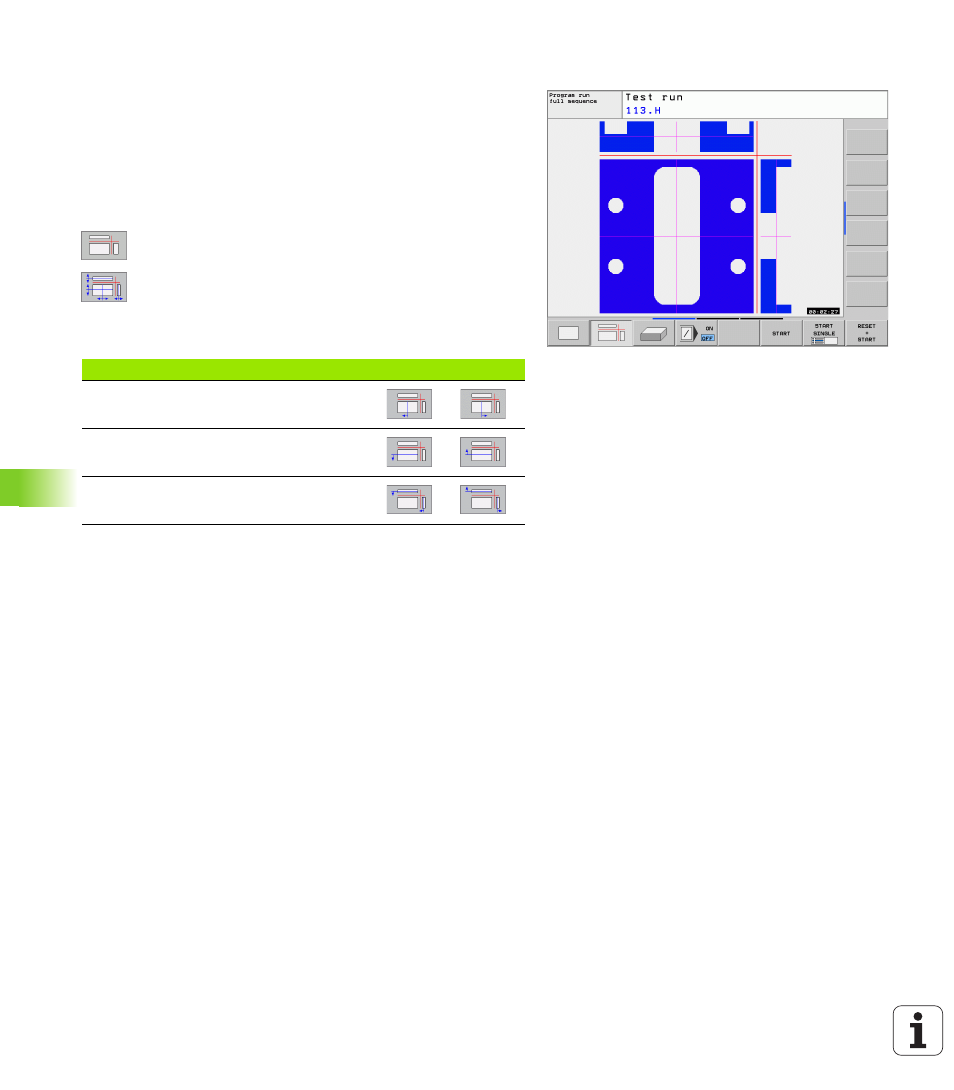

Изображение показывает вид сверху с двумя сечениями, похоже
технического чертёжа.
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения фрагмента смотри “Увеличение
Дополнительно Вы можете смещать плоскость резания используя
программируемые клавиши:
8
наберите Sofkey для изображения загатовки в 3
плоскостьях
8
Переключите линейку Softkey и наберите Softkey
выбора для плоскостей резания
8
ЧПУ указует следующие программируемые
клавиши:
Положение плоскости резания видно во время перемещения на
экране.
Базисная настройка плоскости резания так избрана, что она
лежит на плоскости обработки и на оси инструментов в центре
детали.
Функция
Softkeys
Вертикальную плоскость резания
передвинуть направо или налево
Вертикальную плоскость передвинуть
вперед или назад
Горизонтальную плоскость резания
передвинуть вверх или вниз
