HEIDENHAIN TNC 320
119
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Коррекция радиуса
Коррекция радиуса должна стоять в том кадре, с котором
наезжаете первый элемент контура. Коррекция радиуса не может
начинаться в кадре для круговой траектории. Программируйте его
раньше в кадре прямых (смотри “Движения по траектории –
прямоугольные координаты”, страница 128) или в кадре подвода
(APPR-кадр, смотри “Наезд и отъезд от контура”, страница 121).
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.

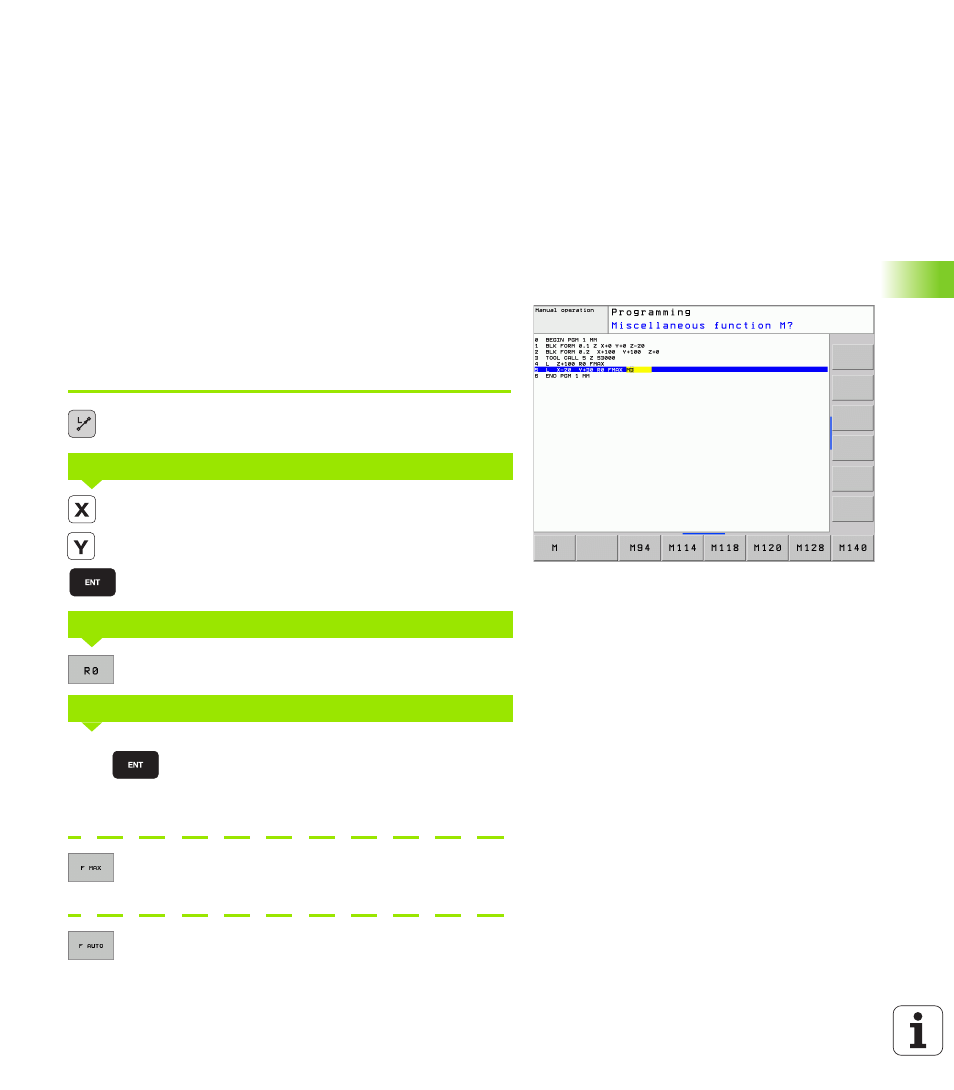

Ввод кадров программы используя клавиши функции
траектории
Используя серые клавиши функции траектории открываете
диалог открытым текстом. УЧПУ запрашивает друг за другом все
данные и включает кадры в программу обработки.
Пример – программирование прямой.
Открыть диалог программирования: нпр.прямая
Ввести координаты конечной точки прямой
Выбор коррекции радиуса: нпр. нажать Softkey R0,
инструмент перемещается без коррекции
Ввести подачу и подтвердить клавишей ENT: нпр.
100 мм/мин. При INCH-программировании
(дюймы): ввод 100 соответствует подачи,
величиной в 10 дюймов/мин
Переместить на ускоренной подачи: нажать
Softkey FMAX
Перемещение с подачей, дефинированной в
TOOL CALL-кадре: нажать Softkey FAUTO
КООРДИНАТЫ ?
КОРР.РАД.: RL/RR/БЕЗ КОРР:?
ПОДАЧА F=? / F MAX = ENT
10
5
100
