6.1 Движения инструмента
Функции траектории

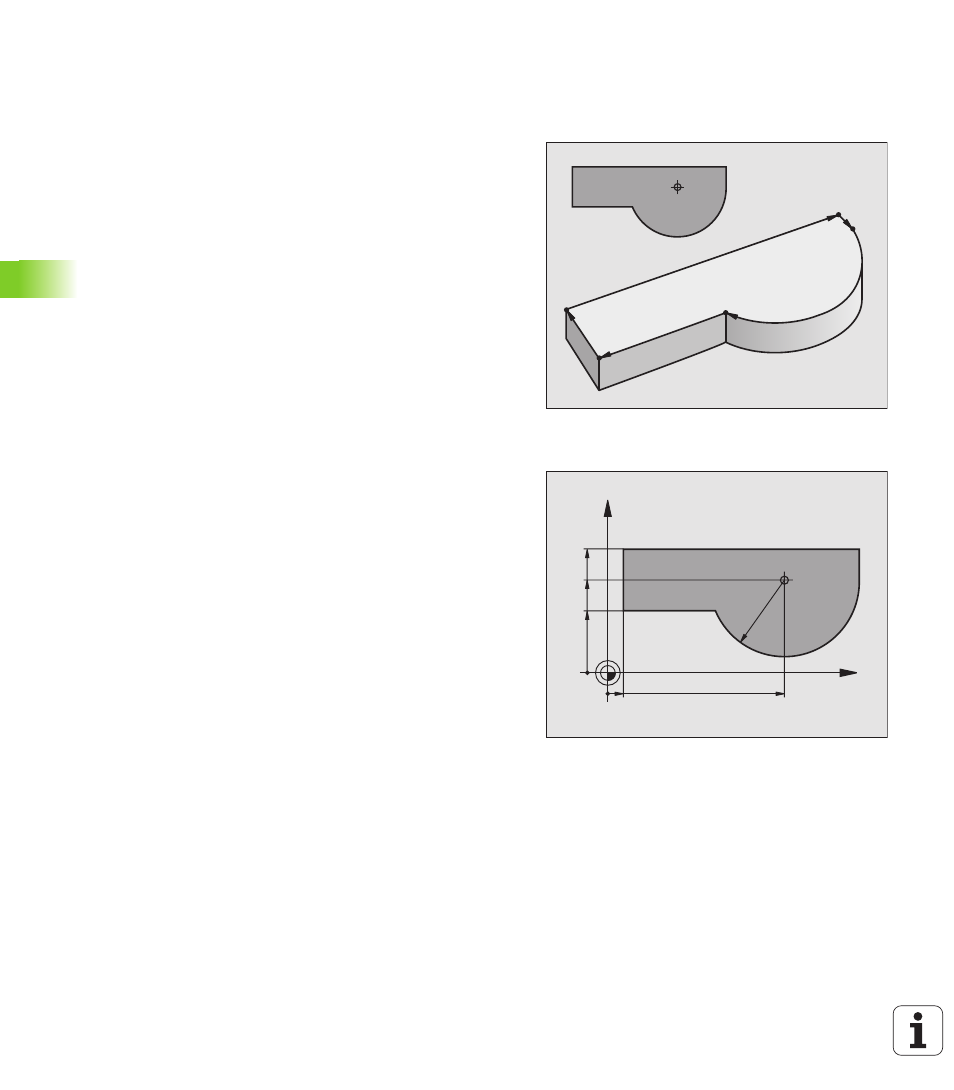

Контур загатовки состоит обычно из нескольких элементов
контура, как прямые и дуги окружности. С помощью функции
траектории программируете движения инструмента для прямых
и дуг окружности.
Свободное программирование контура СК
(нем.FK)
Если не распологаете соответсвенным для УЧПУ чертежем и
данные о размерах для ЧУ-программы некомплектные, то
программируете контур загатовки с помощью Свободного
Программирования Контура. УЧПУ рассчитывает отсутствующие
данные.
С помощью СК-программирования программируете движения
инструмента для прямых и дуг окружности.
Дополнительные функции M
С помощью дополнительных функций УЧПУ управляете
прогоном программы, нпр. перерывом в прогоне программы
функциями станка, как включение и выключение оборотов
шпинделя и СОЖ
поведением инструмента на траектории
Подпрограммы и повторения части
программы
Повторяющиеся шаги обработки вводите только один раз как
подпрограмму или повторение части программы. Если хотите
выполнить часть программы только в определённых условиях, то
назначите эти шаги программы как подпрограмму. Дополнительно
может программа обработки вызвать другую программу
обработки и отработать её.
Программирование подпрограмм и повторений части программы
описано в главе 9.
Программирование с помощью Q-параметров
В программе обработки находятся параметры Q вместо числовых
значений: В другом месте параметру Q присвоивается числовое
значение. С помощью Q-параметров можете программировать
математические функции, управляющие прогоном программы
или описывающие контур.
Программирование с помощью Q-параметров описано в главе 10.
L
L
L
CC
C
X
Y
R40
115
10
80
60
40
CC
