4 Программирование: основы, управление файлами, подсказки к программированию
4.1
Основы
Полярные координаты
Если простовление размеров на чертеже осуществлено в
прямоугольной системе, составляете программу обработки также
с помощью прямоугольных координат. В случае загатовок с
дугами окружности или в случае угловых данных проще
определить положения с помощью полярных координат.
В отличие от прямоугольных координат X, Y и Z, полярные
координаты описывают положения только на одной плоскости.
Полярные координаты имеют свою нулевую точку в полюсе CC
(CC = circle centre; англ. центр круга). Положение на одной
плоскости определяется таким образом однозначно из-за:
Полярные координаты-радиус: расстояние полюса СС от
положения
Полярные координаты-угол: угол между базовой осью угла и
промежутком, соединяющим полюс CC с позицией

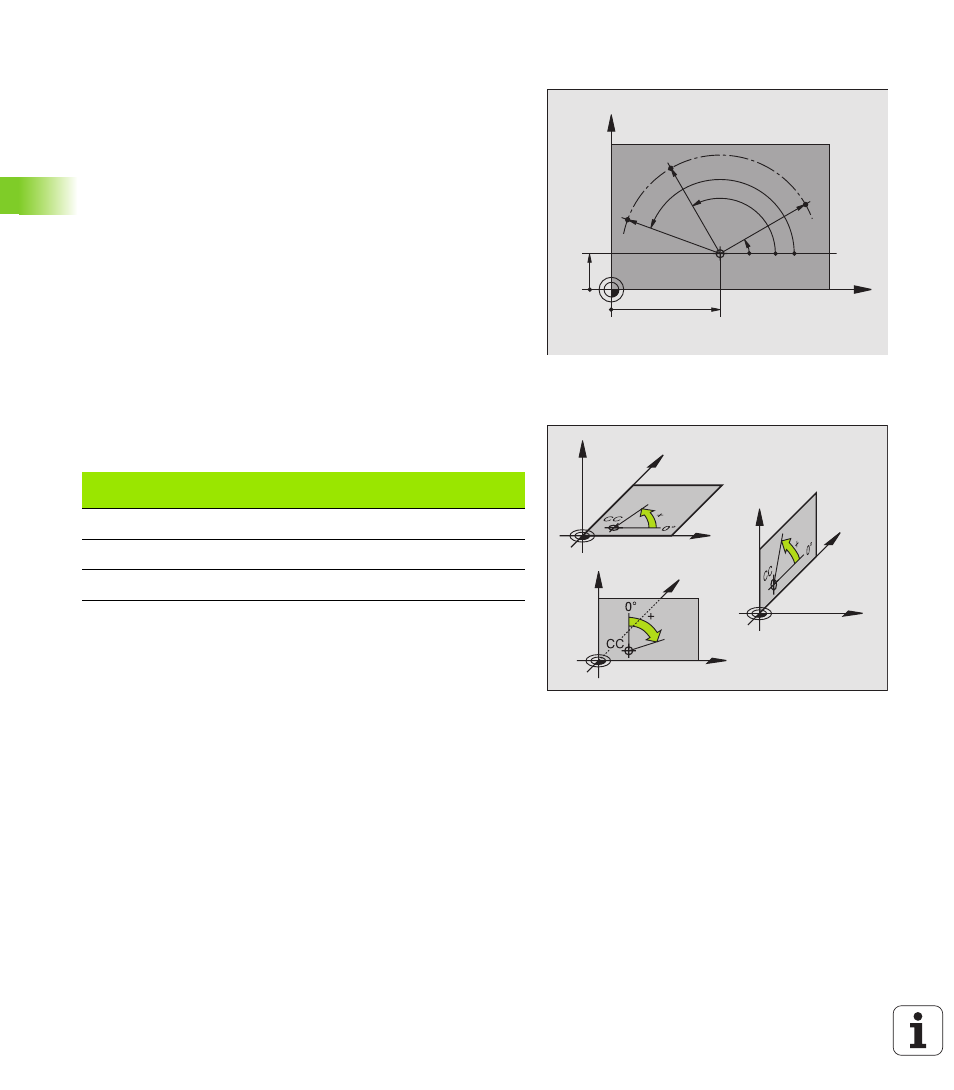

Смотри рисунок справа наверху
Определение полюса и базовой оси угла
Полюс определяете двумя координатами в прямоугольной
системе координат на одной из трёх плоскостей. Таким образом
однозначно распределена базовая ось угла для угла полярных
координат PA.
Координаты полюса
(плоскость)
Базовая ось угла
X/Y
+X
Y/Z
+Y
Z/X
+Z
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
X
Z
Y
X
Z
Y
X
Z
Y
