13 Циклы импульсной системы в режимах работы Вручную и Эл. маховичок
13.3
Ко
мпенсиров
ание
нак
л
онног
о
по
л
о
ж
ения
обрабатыв
а
ем
ой
де
тали
13.3 Компенсирование наклонного
положения обрабатываемой
детали
Введение
Кривое закрепление обрабатываемой детали УЧПУ компенсирует
расчетно путем базисного поворота.
Для этого УЧПУ становливает угол поворота под углом, под
которым поверхность детали должна переходит к опорной оси

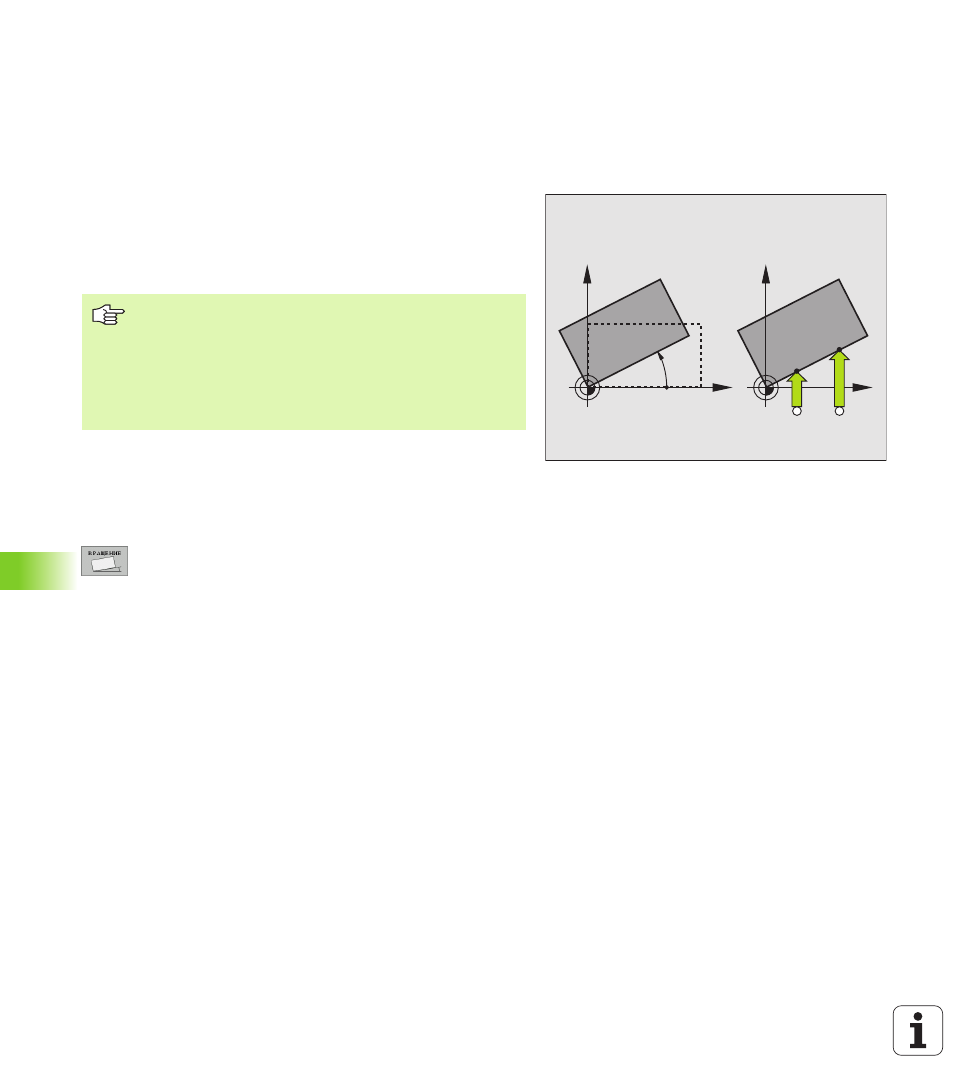

угла плоскости обработки. Смотри картину справа.
Определение базисного поворота
8
Выбор функции ощупывания: Softkey
ОЩУПЫВАНИЕ ROT нажать
8
Позиционировать зонд вблизи первой точки
ощупывания
8
Избрать направление ощупывания
перпендикулярно к опорной оси угла: ось и
направление избрать с помощью
программируемой клавиши
8
Ощупывание: внешнюю клавишу СТАРТ нажать
8
Позиционировать зонд вблизи второй точки
ощупывания
8
Ощупывание: внешнюю клавишу СТАРТ нажать.
УЧПУ определяет базисный поворот и указует
угол после диалога Угол поворота =
X
Y
PA
X
Y
A
B
Направление ощупывания для измерения кривого
положения детали избирать всегда перпендикулярно к
опорной оси угла.
Чтобы базисный поворот всегда правильно
рассчитывался при отработке программы, следует в
первом кадре перемещения программировать обои
координаты плоскости обработки.
