HEIDENHAIN TNC 320
171
7.4
Д
о
по
лнительные
ф
у
нкции
для
пов
едения
на
ко
н
тур
е

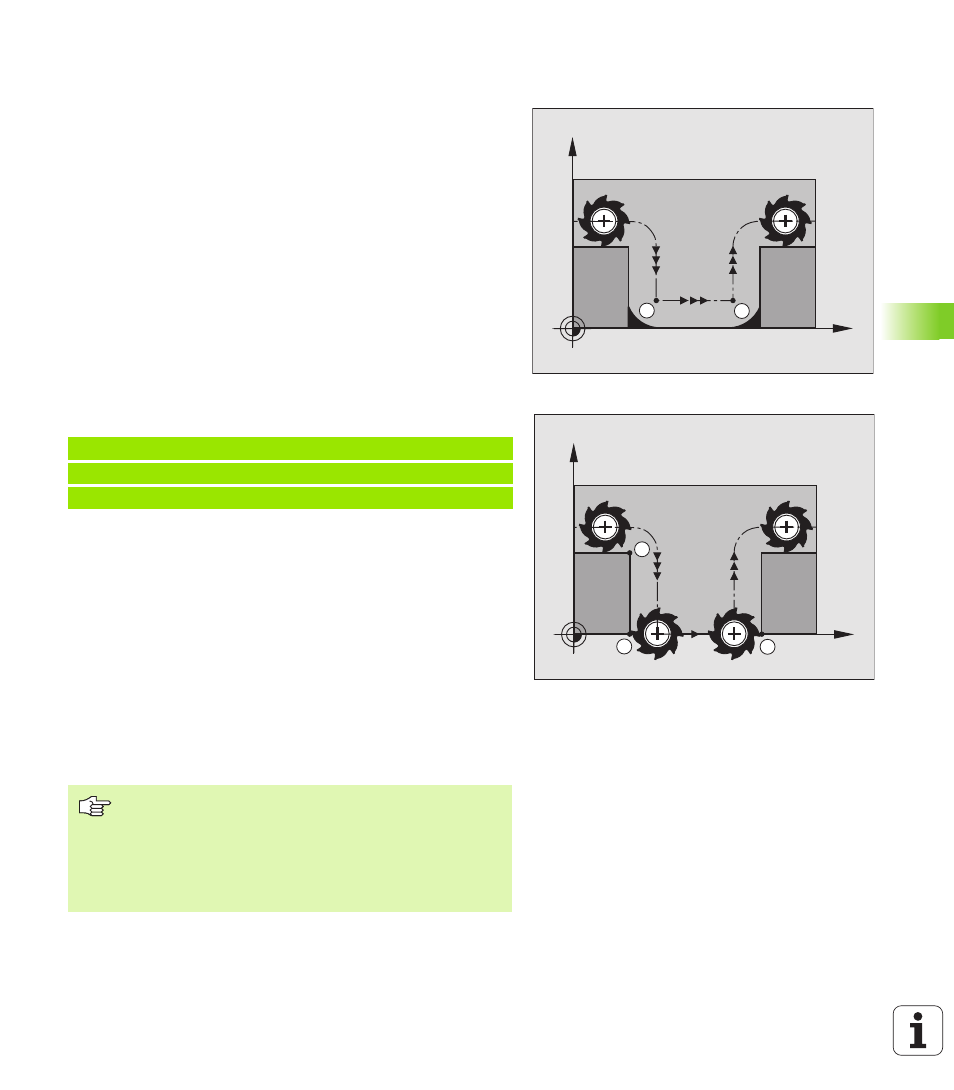

Полная обработка разомкнутых контуров: M98
Стандартное поведение
УЧПУ установливает на внутренних углах точку пересечения
траекторий фрезы и перемещает инструмент с этой точки в новом
направлении.
Если контур является разомкнутым на углах, то это приводит к
неполной обработке:
Поведение с M98
С помощью дополнительной функции M98 УЧПУ подводит
инструмент так далеко, что каждая точка контура
обрабатывается:
Действие
M98 действует только в предложениях программы, в которых M98
программировалось.
M98 задействует в конце предложения.
ЧУ-кадры в качестве примера
Наезд точек контура 10, 11 и 12 друг за другом:
Скорость подачи при дугах окружности: M109/
M110/M111
Стандартное поведение
УЧПУ относит программированную скорость подачи к центру
траектории инструмента.
Поведение на дугах окружности с M109
УЧПУ держит при обработке внутри и на наружии константную
подачу режущей кромки инструмента на дугах окружности.
Поведение на дугах окружности с M110
УЧПУ держит подачу на дугах окружности константной только при
внутренней обработке. В случае обработки на наружии дуг
окружности не действует согласование подачи.
Действие
M109 и M110 задействуют в начале кадра.
M109 и M110 отменяете с M111.
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S
S
X
Y
11
12
10
M110 действует также при внутренней обработке дуг
окружности с помощью циклов контура. Если
определяете M109 или M110 перед вызовом цикла
обработки, то согласование подачи действует также в
случае дуг окружности в пределах циклов обработки.
На конец или после прервания цикла обработки
восстановливается исходное состояние.
