Страница 190: Безопасное расстояние
190
8 Программирование: циклы
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

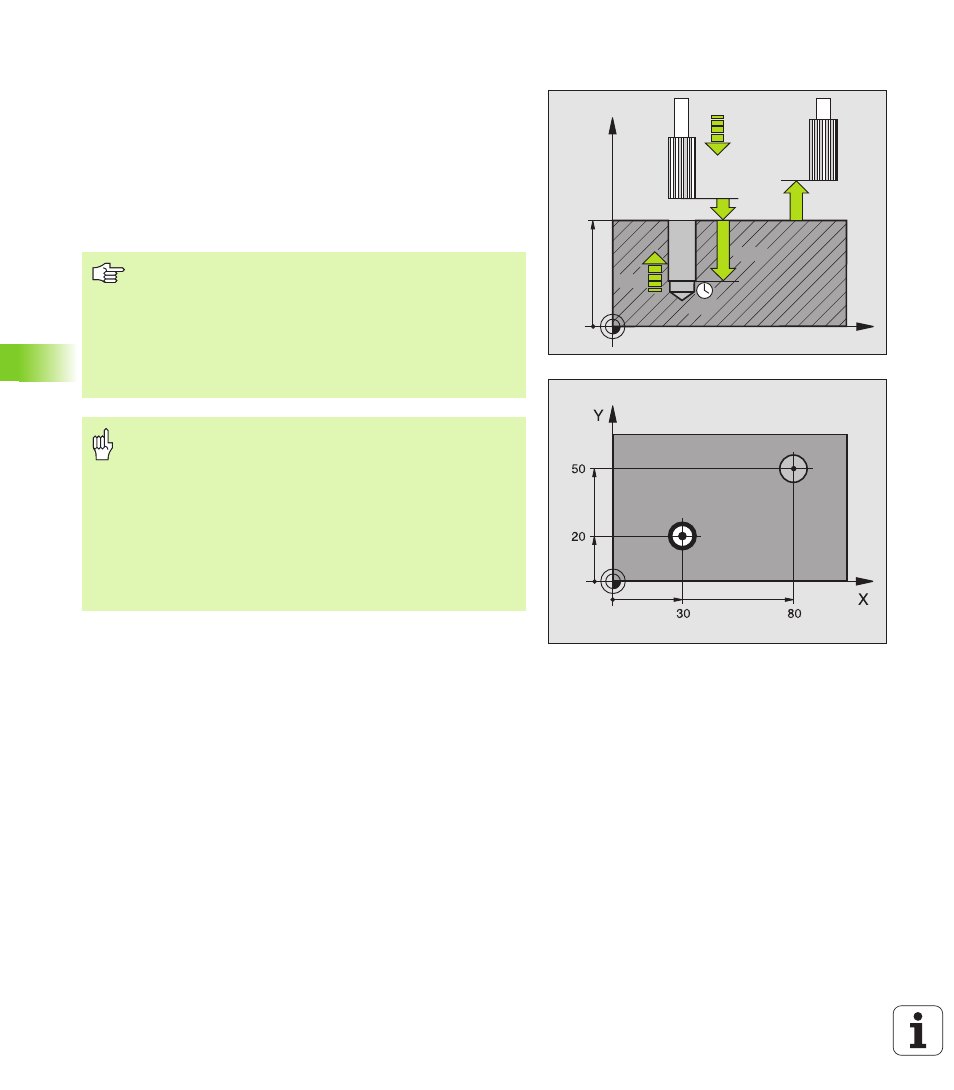

РАЗВЁРТЫВАНИЕ (цикл 201)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент развёртывает с заданной подачей F на
программированную глубину
3 На дне сверления инструмент остается, если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – с FMAX на
2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка suppressDepthErr
настраиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (вкл)
или нет (выкл).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренном ходе на безопасное расстояние ниже
поверхности обрабатываемой детали!
