8 Программирование: циклы
8.5 SL-
цик
л
ы

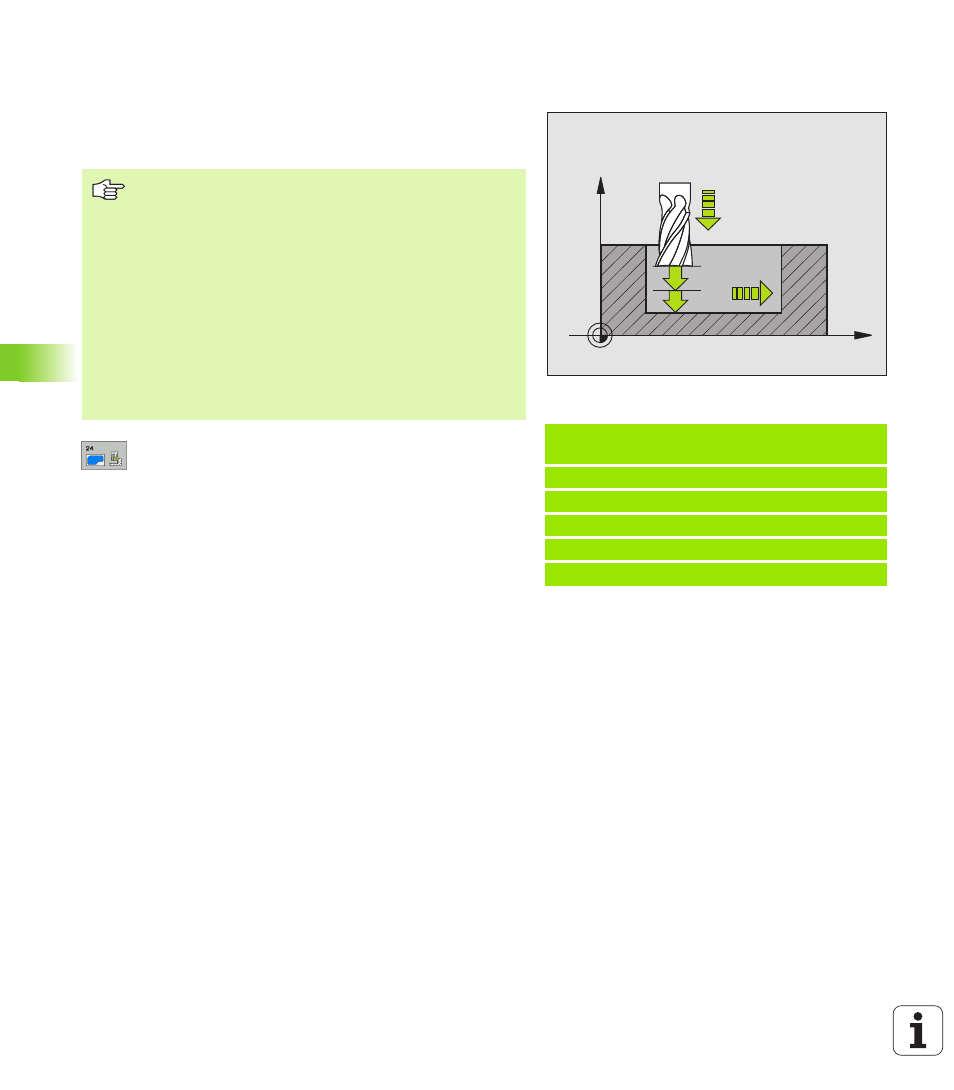

ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл 24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур очищается
отдельно.
8
Направление вращения? По часовой стрелке =
–1 Q9:
направление обработки:
+1:направление обработки против часовой
стрелки:
–1:вращение по часовой стрелке
8
Глубина врезания Q10 (инкрементно): размер, на
который каждый раз инструмент врезается
8
Подача врезания на глубину Q11: подача
погружения в материал
8
Подача очистки Q12: подача фрезерования
8
Припуск на чистовую обработку со стороны
Q14 (инкрементно): припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: ЧУ-кадры
61 CYCL DEF 24 ЧИСТОВАЯ ОБРАБОТКА
БОКА
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q14=+0
;ПРИПУСК СТОРОНА
X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку бока (Q14) и
радиуса чистового инструмента должна быть меньше
суммы припуска на чистовую обработку бока
(Q3,Zyklus 20) и радиуса протяжного инструмента.
Если отрабатываете цикл 24 без выполнения
протягивания с циклом 22, действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
УЧПУ самостоятельно устанавливает точку старта для
чистовой обработки. Точка старта зависит от наличия
места в кармане и программированного в цикле 20
припуска.
