6 Программирование: программирование контуров
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Окружности и дуги окружности

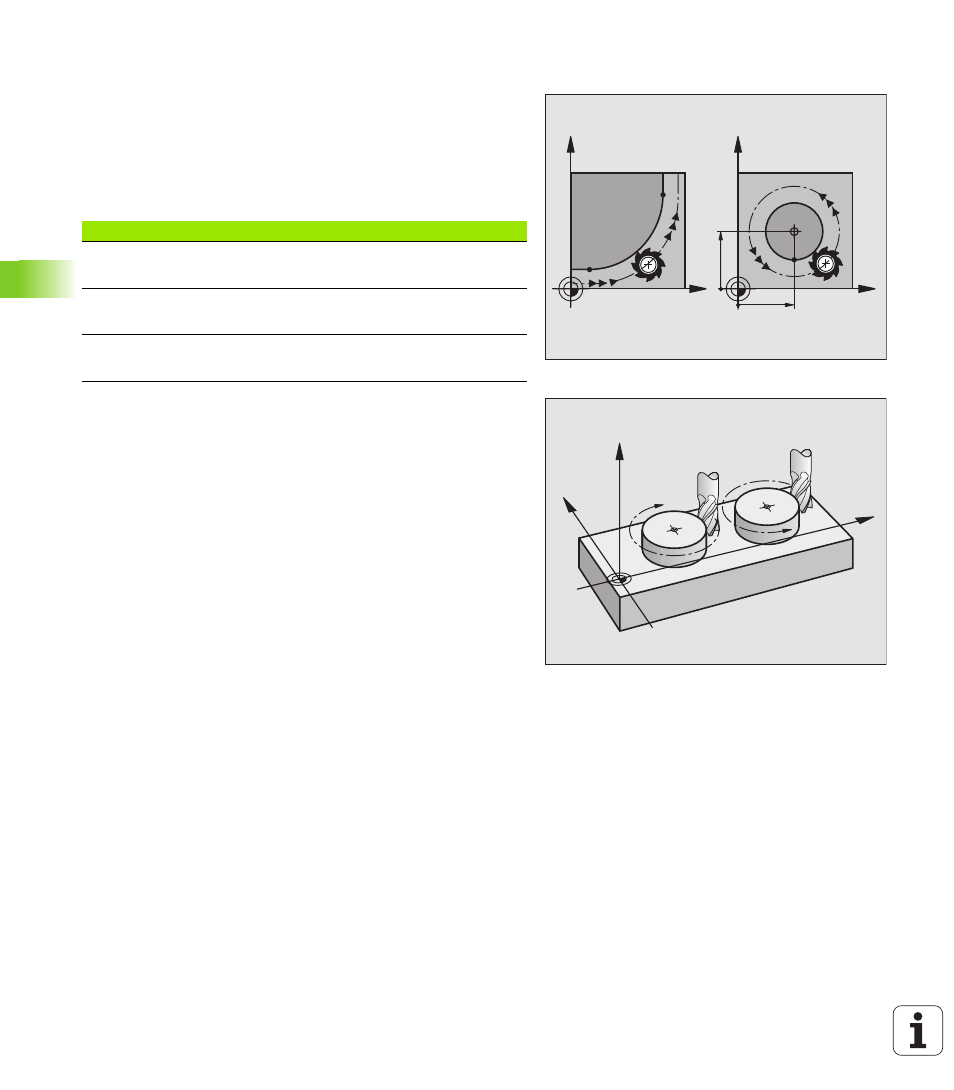

В случае круговых движений УЧПУ перемещает две оси станка
одновременно: Инструмент перемещается относительно к
загатовке по круговой траектории. Для круговых движений можете
ввести центр окружности CC.
С помощью функций траектории для дуг окружности
программируете круги на главных плоскостях: Главную плоскость
следует определять при вызове инструмента TOOL CALL с
установлением оси шпинделя:
Направление вращения DR при круговых движениях
Для круговых движений без тангенциального перехода к другим
элементам контура введите направление вращения DR:
Вращение по часовой стрелке: DR–
Вращение против часовой стрелки: DR+
Ось шпинделя
Главная плоскость
Z
XY, также
UV, XV, UY
Y
ZX, также
WU, ZU, WX
X
YZ, также
VW, YW, VZ
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
