HEIDENHAIN TNC 320
207
8.2
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

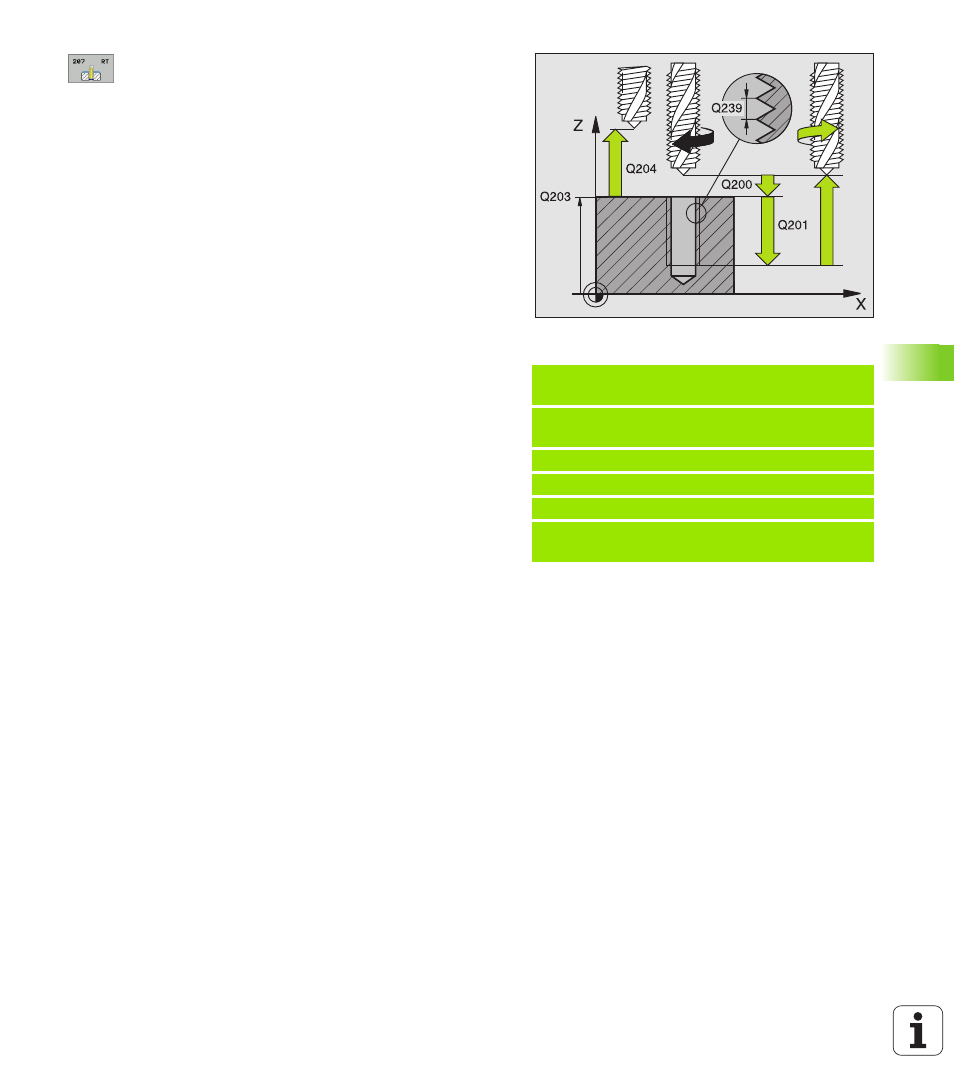

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (положение
пуска) – поверхность загатовки
8
Глубина сверления Q201 (инкрементно):
расстояние поверхность загатовки – конец резьбы
8
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
–= левая резьба
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД
ИЗ МАТЕРИАЛА. Если нажмите РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА, можете вывести инструмент из материала
используя управление. Нажмите для этого положительную
клавишу направления оси активной оси шпинделя.
Пример: ЧУ-кадры
26 CYCL DEF 207 НАР.ВНУТРЕННЕЙ
РЕЗЬБЫ НОВОЕ GS
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
