Обзор: виды на деталь
В режимах работы прогона программы и в режиме работы
Тест программы ЧПУ указует следующие программируемые
клавиши (Softkeys):
Ограничение во время прогона программы
Обработку не возможно одновременно изображать графически,
если ВМ ЧПУ уже загружена сложнымми задачами обработки или
операциями обработки больших поверхностей. Пример:
строчечное фрезерование по всей детали с помощью большого
инструмента. ЧПУ не продолжает графики и указует текст ERROR
(ОШИБКА) в окне графики. Обработка однако выполняется
дальше.

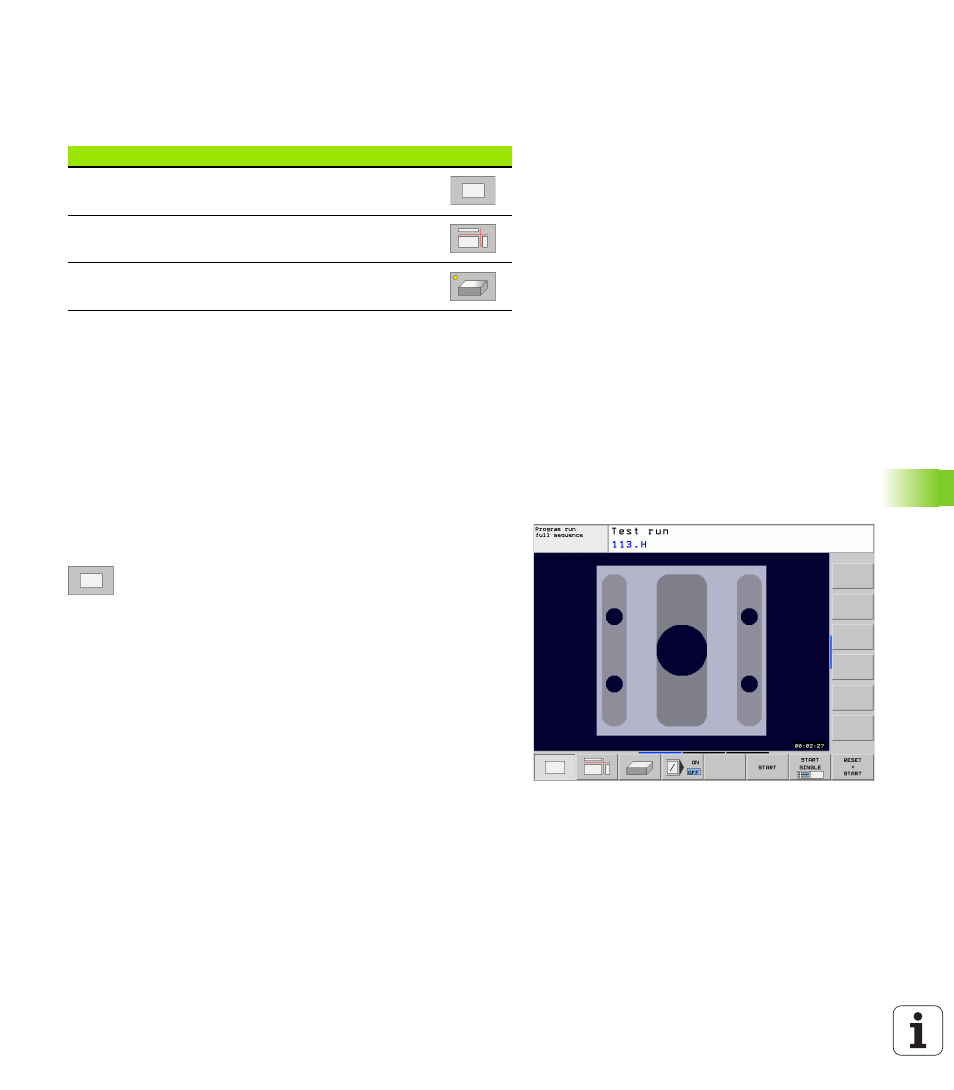

Вид сверху
Такой вид графического моделирования происходит быстрее
всех.
8
Выбор вида сверху с помощью программируемой
клавиши (Softkey)
8
Для представления на глубине этой графики
действует:
“чем глубже, тем темнее”
Вид
Softkey
Вид сверху
Изображение в 3 плоскостях
3D-изображение
