128 6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты
6.4 Движения по траектории –
прямоугольные координаты

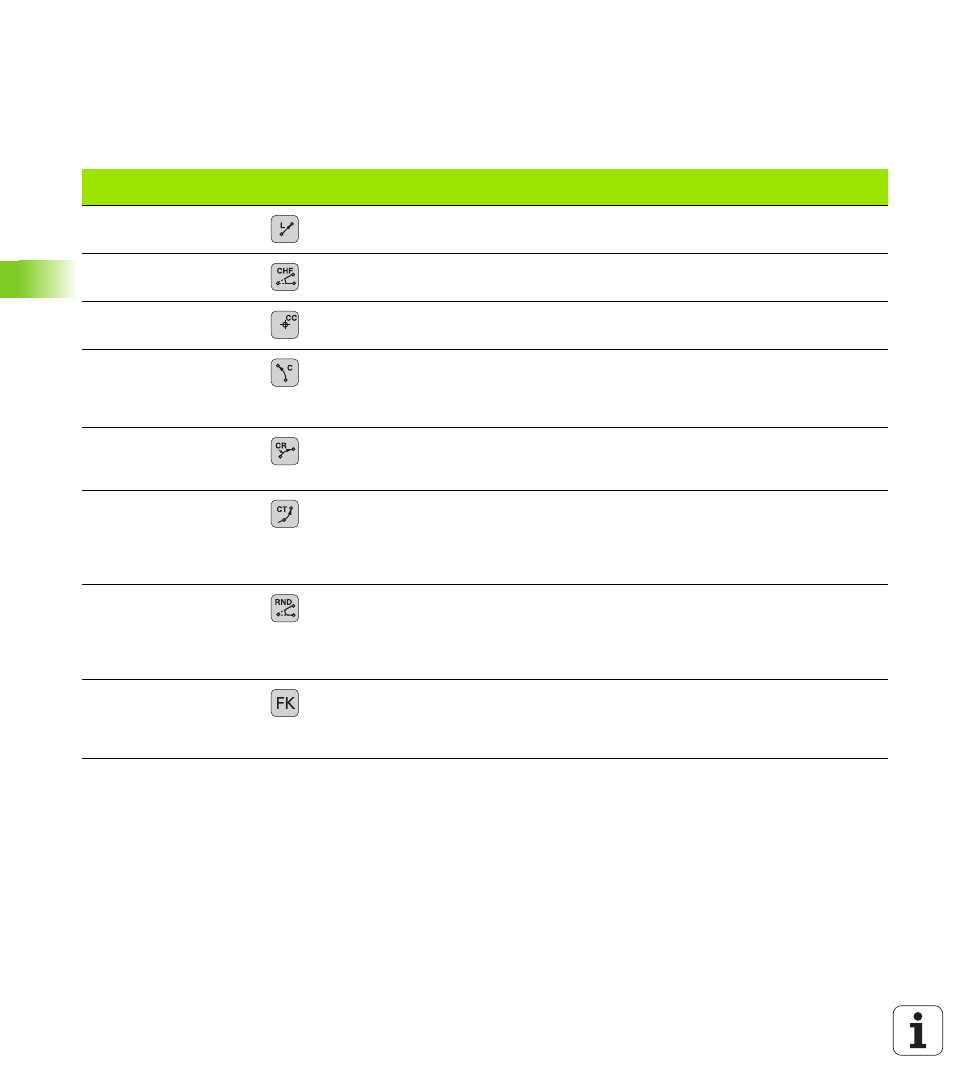

Обзор функций траектории
Функция
Функциональная
клавиша траектории
Движение инструмента
Требуемые вводимые
данные
Прямая L
(англ.): Line
прямая Координаты конечной точки
прямой
Фаска: CHF
англ.: CHamFer
Фаска между двумя прямыми Длина фаски
Центр окружности CC;
англ.: Circle Center
Без Координаты центра
окружности или полюса
Дуга окружности C
англ.: Circle
Круговая траектория вокруг
центра окружности CC к
конечной точке дуги
окружности
Координаты конечной точки
окружности, направление
вращения
Дуга окружности CR
англ.: Circle by Radius
Круговая траектория с
определённым радиусом
Координаты конечной точки
окружности, направление
вращения
Дуга окружности CT
англ.: Circle Tangential
Круговая траектория с
тангенциальным примыканием
к предыдущему и
последующему элементу
контура
Координаты конечной точки
окружности
Закругление углов RND
англ.: RouNDing of
Corner
Круговая траектория с
тангенциальным примыканием
к предыдущему и
последующему элементу
контура
Радиус угла R
Свободное
программирование
контура СК (нем.FK)
Прямая или круговая
траектория с любым
примыканием к предыдущему
элементу контура
смотри “Движение по
траектории – Свободное
программирование контура
СK”, страница 147
