HEIDENHAIN TNC 320 117
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
6.2 Основы к функциям
траектории
Программирование движения инструмента
для обработки
Когда составляете программу обработки, программируете друг за
другом функции траектории для отдельных элементов контура
загатовки. Для этого вводите координаты для конечных точек
элементов контура из размерного чертежа. На основании этих
данных, данных инструмента и коррекции радиуса УЧПУ
рассчитывает действительную путь перемещения инструмента.
УЧПУ перемещает одновременно все направляющие, которые Вы
программировали в кадре функции траектории.
Движения параллельно к осям станка
Предложение программы содержит координатную данную: УЧПУ
перемещает инструмент параллельно к программированной оси
станка.
В зависимости от конструкции станка, при отработке движется
или инструмент или стол машины с закрепрлённым
инструментом. При программировании движения по траектории
исходите принципиально из того, что инструмент перемещается.

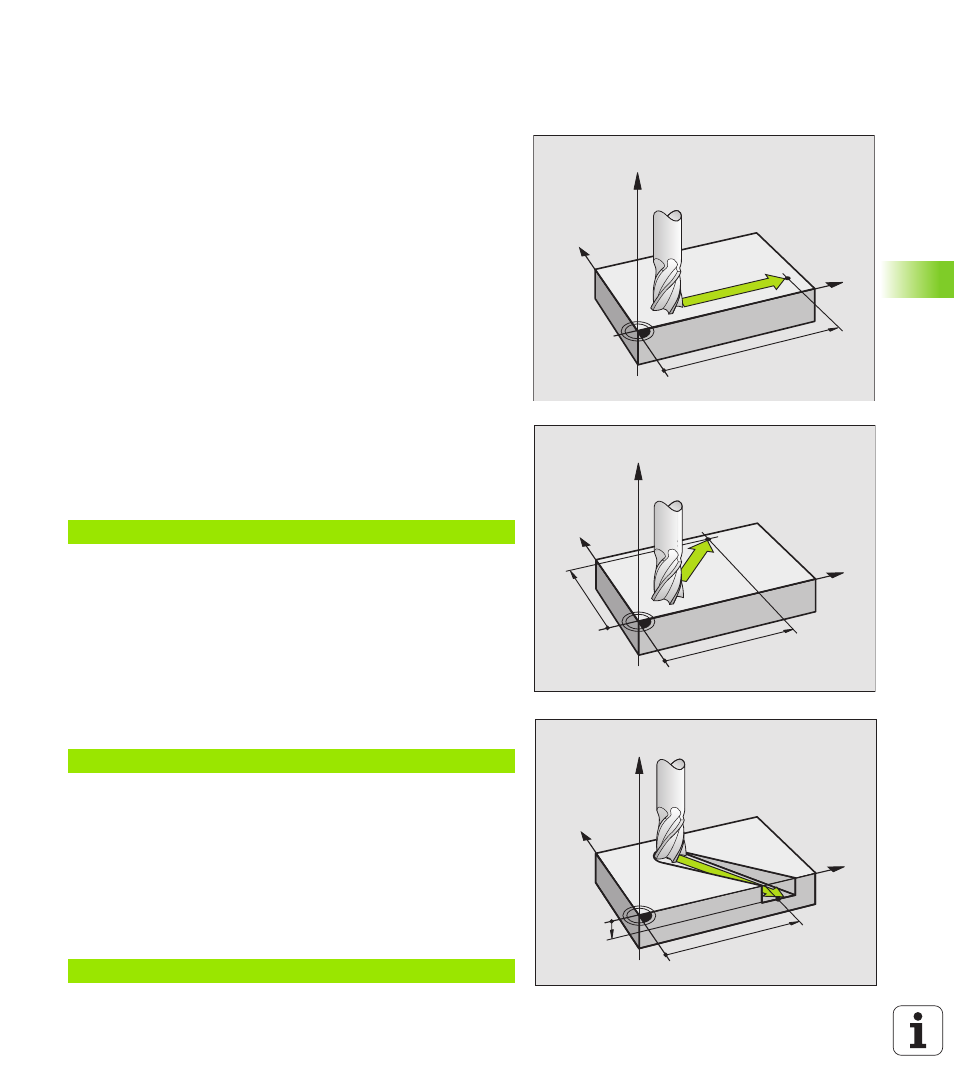

Пример:
Инструмент сохраняет Y- и Z-координаты и перемещается на
позицию X=100. Смотри рисунок справа вверху.
Движения на главных плоскостях
Кадр программы содержит две координатные данные: УЧПУ
перемешает инструмент по программированной плоскости.
Пример:
Инструмент сохраняет Z-координату и перемещается на XY-
плоскости на позицию X=70, Y=50. Смотри рисунок справа по
середине.
Трёхмерное движение
Кадр программы содержит три координатные данные: УЧПУ
перемещает инструмент пространственно на
программированную позицию.
Пример:
L X+100
L Функция траектории “прямая”
X+100 Координаты конечной точки
L X+70 Y+50
L X+80 Y+0 Z-10
X
Y
Z
100
X
Y
Z
70
50
X
Y
Z
80
-10
