12.9 "Эзернет"-интерфейс
Введение
Вы можете оснастить ЧПУ стандартно платой сети "Эзернет",
чтобы интегрироваться в сеть как Client. УЧПУ передает данные
через плату Эзернет
с помощью smb-протокола (server message block) для
операционных систем Windows, или
с помощью TCP/IP-семейства протоколов (Transmission Control
Protocol/Internet Protocol) и с помощью NFS (Network File System)
Возможности подключения
Вы можете подключить плату Эзернет УЧПУ через RJ45-
соединение (X26,100BaseTX или 10BaseT) к Вашей сети или
непосредственно с ПЭВМ. Оба соединеиня разделены
гальванически от электроники управления.
В случае 100BaseTX или 10BaseT-соединения примените Twisted
Pair-кабель, чтобы подключить ЧПУ к сети.
Максимальная длина кабеля между УЧПУ и узловой
точкой зависит от качества кабеля, оболочки и вида
сети (100BaseTX или 10BaseT).

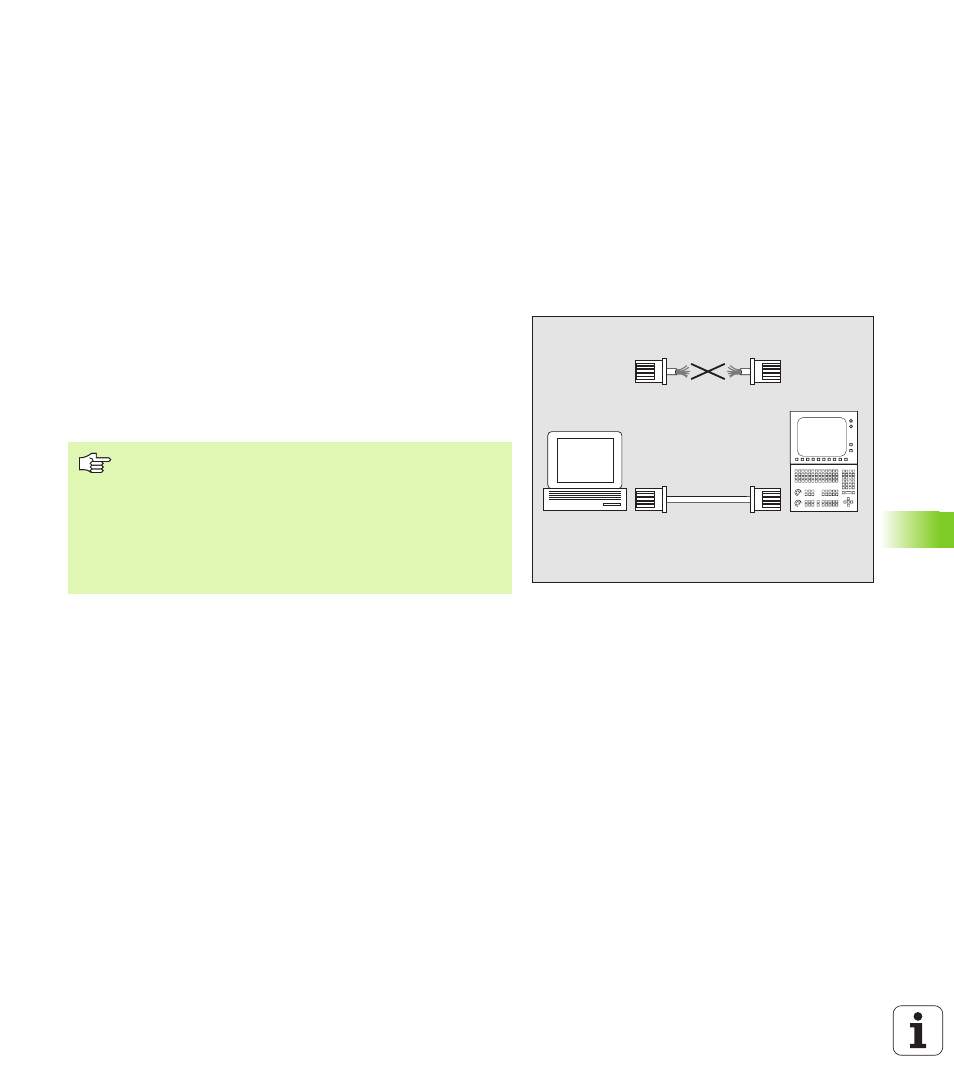

Можете подключить также УЧПУ непосредственно с
ПЭВМ, оснащенной платой Эзернет. Соедините УЧПУ
(разъем X26) и ПЭВМ с помощью скрещенного
Эзернет-кабеля (торговое обозначение: пачкабель
скрещенный или STP-кабель скрещенный)
PC
TNC
10BaseT / 100BaseTx
