56 4 Программирование: основы, управление файлами, подсказки к программированию
4.1
Основы
4.1 Основы

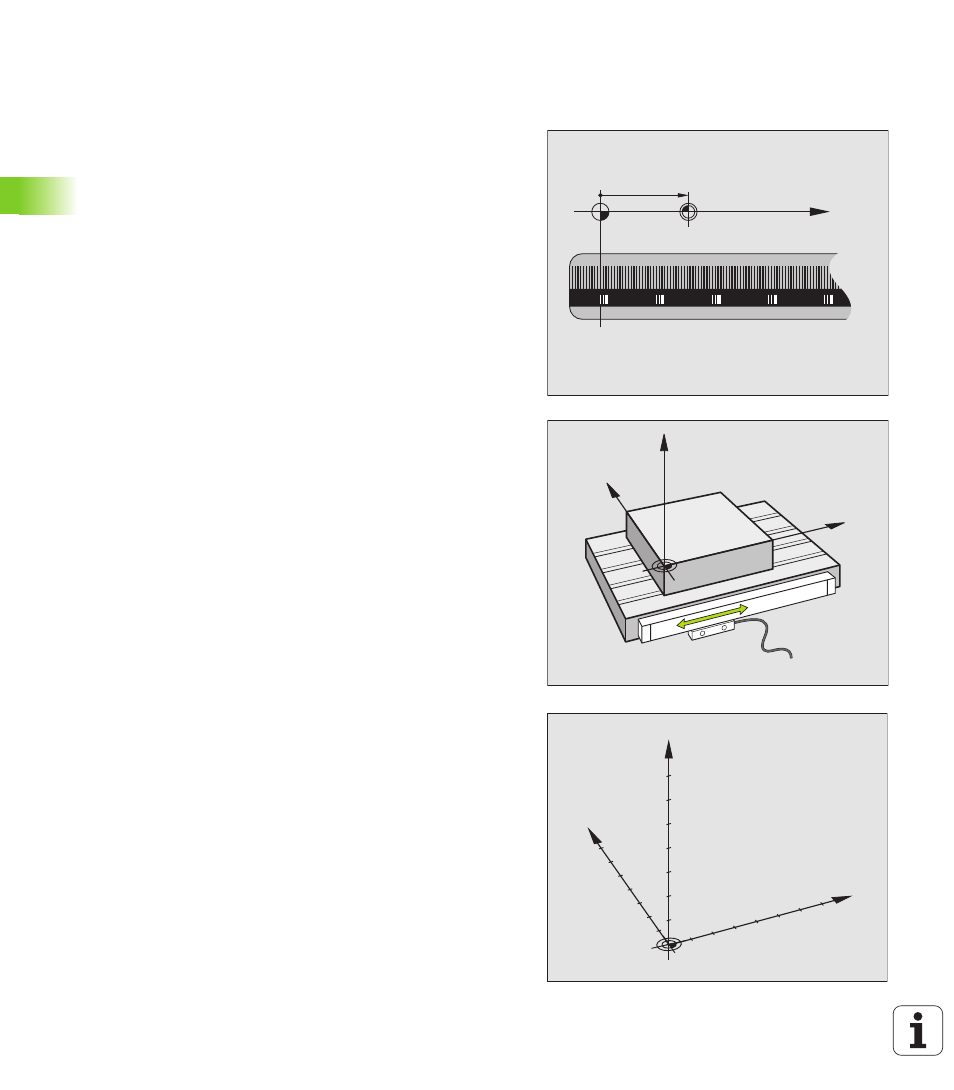

Преобразователи пути перемещения и
отсчетные метки
На направляющих находятся устройства измерения
перемещений, которые регистрируют положения стола станка а
также инструмента. На линейных осьях монтируется как правило
устройства измерения перемещения, на поворотных столах и
осьях вращения устройства измерения угла.
Если рабочие органы перемещаются, принаделжащее к ним
устройство измерения перемещений производить электрический
сигнал, на основании которого УЧПУ расчитывает точное
фактическое положение рабочих органов.
В случае перерыва в электропитании затрачивается сочетание
между положением суппорта и рассчитанным фактическим
положением. Для восстанавления этого сочетания, устройства
измерения перемещения имеют в распоряжении отсчетные
метки. В случае прохода опорной метки УЧПУ получает сигнал,
обозначающий жёсткую базовую точку станка. Таким образом
УЧПУ в состоянии возпроизвести сочетание фактического
положения и актулаьного положения станка. В случае устройств
линейных измерений с опорными метками кодированного
расстояния Вы должны переместить супорт на максимально 20
мм, в случае устройств измерения угла на максимально 20°.
В случае абсолютных устройств измерения, после включения
передается абслютное значение положения в управление. Таким
образом, без перемещения супорта достигается восстановления
сочетания между факт-положением и положением супорта,
непосредственно после включения.
Базовая система (система отнесения)
С помощью базовой системы Вы определяете однозначно
положения на данной плоскости или в данном пространстве.
Указание позиции относится всегда к определённой точке и
описывается с помощью координат.
В прямоугольной системе (декартовая система) три направления
определены как оси X, Y и Z. Оси лежат перпендикулярно друг к
другу и пересекаются в одном пункте, в нулевом пункте.
Координата указывает расстояние от нулевой точки в одном из
этих направлений. Таким образом описывается положение на
плоскости с помощью двух координат и тремя координатами в
пространстве.
Координаты относящиеся к нулевой точке, обозначается как
абсолютные координаты. Относительные координаты относятся к
довольной другой позиции (базовая точка) с системе координат.
Значения относительных координат обозначаются как
инкрементные значения координат.
X (Z,Y)
X
MP
Y
X
Z
Y
X
Z
