5 Программирование: инструменты
5.3
Коррекция
инстр
умента

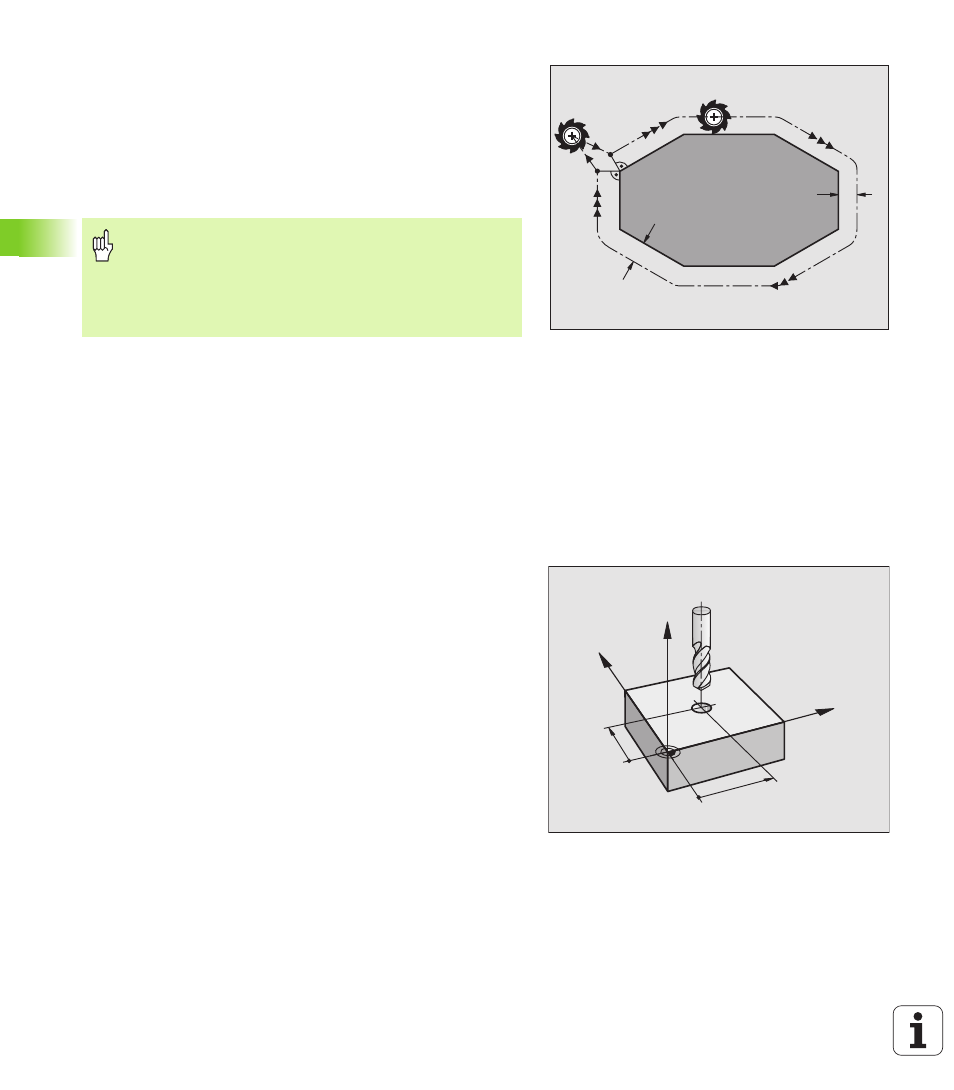

Коррекция радиуса инструмента
Кадр программы для движения инструмента содержит
RL или RR для коррекции радиуса
R0, если не должна производиться коррекция радиуса
Коррекция радиуса действует, как только будет вызван
инструмент и будет перемещаться с помощью записи прямых на
плоскости обработки с RL или RR.
При коррекции длины учитываются так значения дельта из TOOL
CALL-кадра как и из таблицы инструментов:
Значение коррекции = R + DR
TOOL CALL
+ DR
TAB
с
Движения по контуру без коррекции радиуса: R0
Инструмент перемещается на плоскости обработки с своим
центром по программированной траектории, или на
программированные координаты.
Применение: Сверление, предпозиционирование. .
УЧПУ отменяет коррекцию радиуса, если Вы:
программируете запись прямых с R0
покидаете контур с помощью функции DEP
программируете PGM CALL
выбираете новую программу с PGM MGT
R:
Радиус инструмента R из TOOL DEF-кадра
или таблицы инструментов
DR
TOOL CALL
:
Припуск DR для радиуса из TOOL CALL-кадра
(не учитывается в индикации положения)
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
R
R
R0
RL
Y
X
Z
X
Y
